Rodillo doble, tamaño 0 de acero S235JR, galvanizado Dimensión b1: 16 mm Dimensión b2: 16 mm Dimensión d: 22 mm Rosca: M 10 Dimensión h: 47-61 mm Dimensión l: 102 mm Dimensión h = distancia mín./máx. entre el borde inferior del rodillo y el borde superior de la puerta

Fijación al techo, tamaño 0 de acero S235JR, galvanizado Dimensión a: 55 mm Dimensión a1: 71 mm Dimensión b: 38 mm Dimensión b1: 92 mm Dimensión d: 9 mm Dimensión d1: 5 mm Dimensión h: 41 mm Dimensión l: 40 mm Dimensión l1: 40 mm Dimensión s: 3 mm Dimensión s1: 3 mm

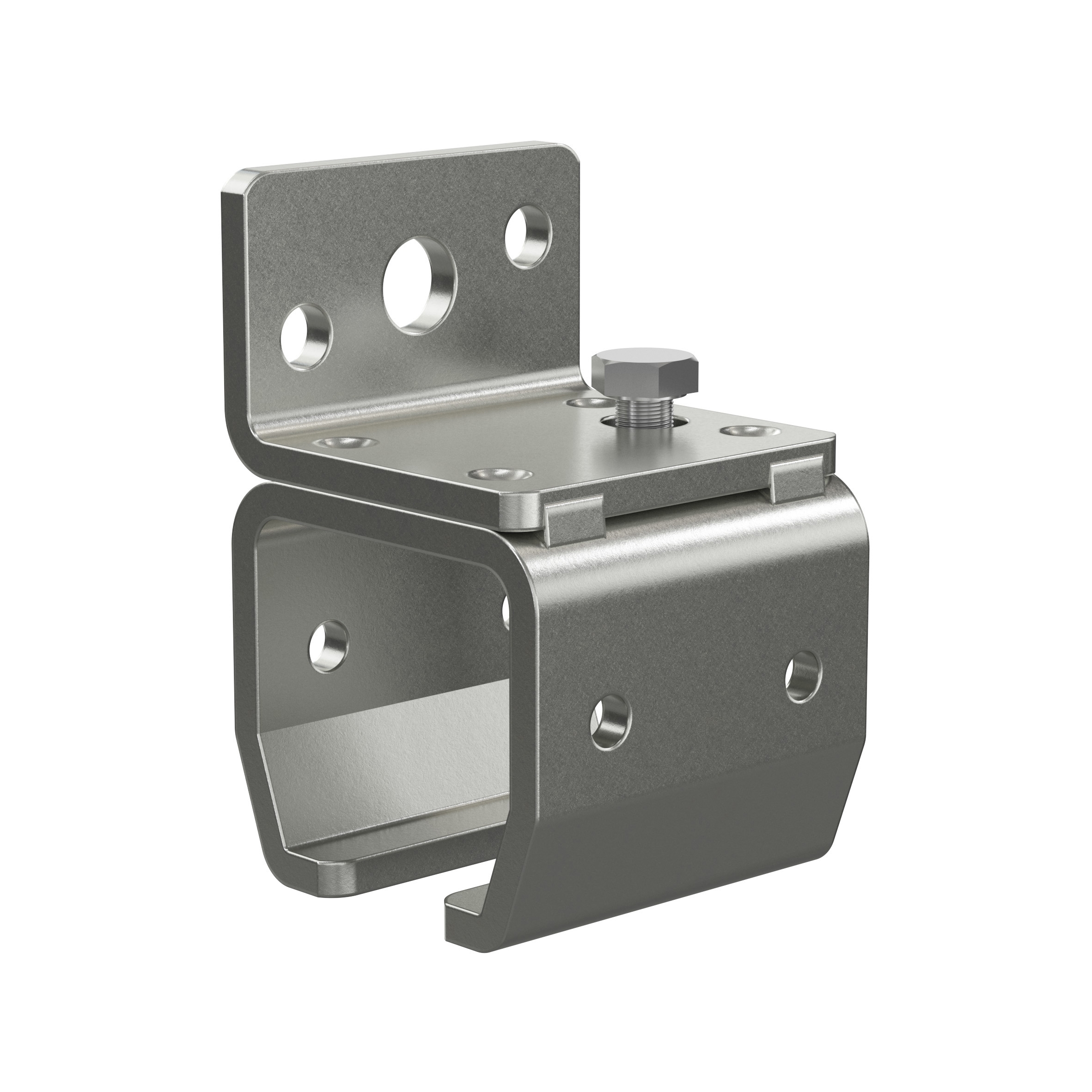

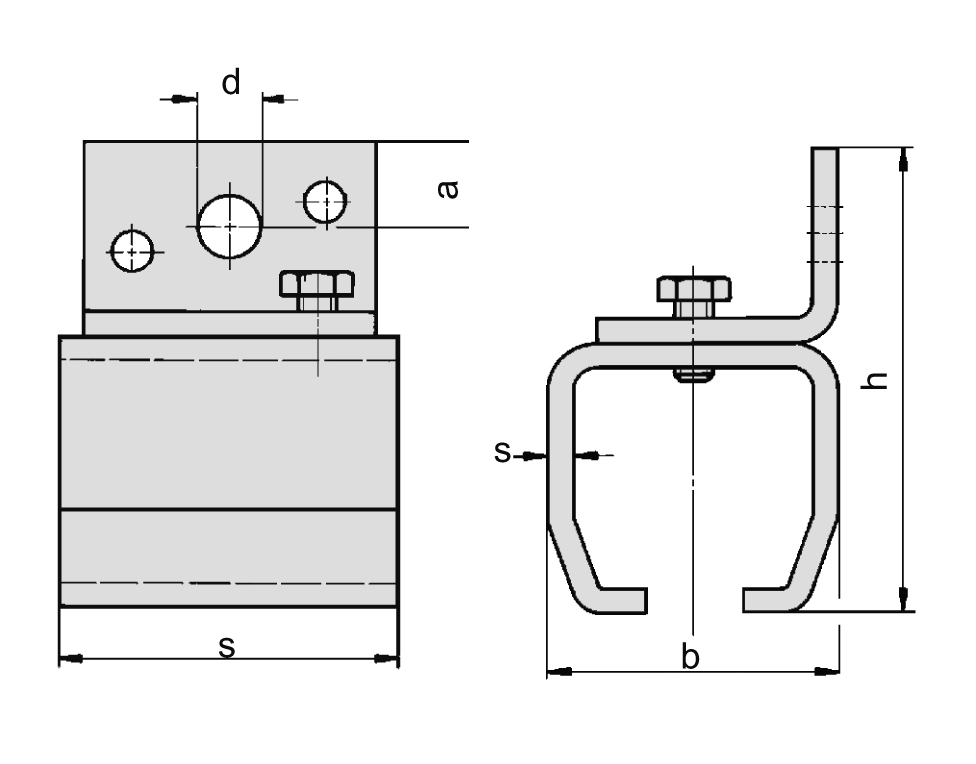

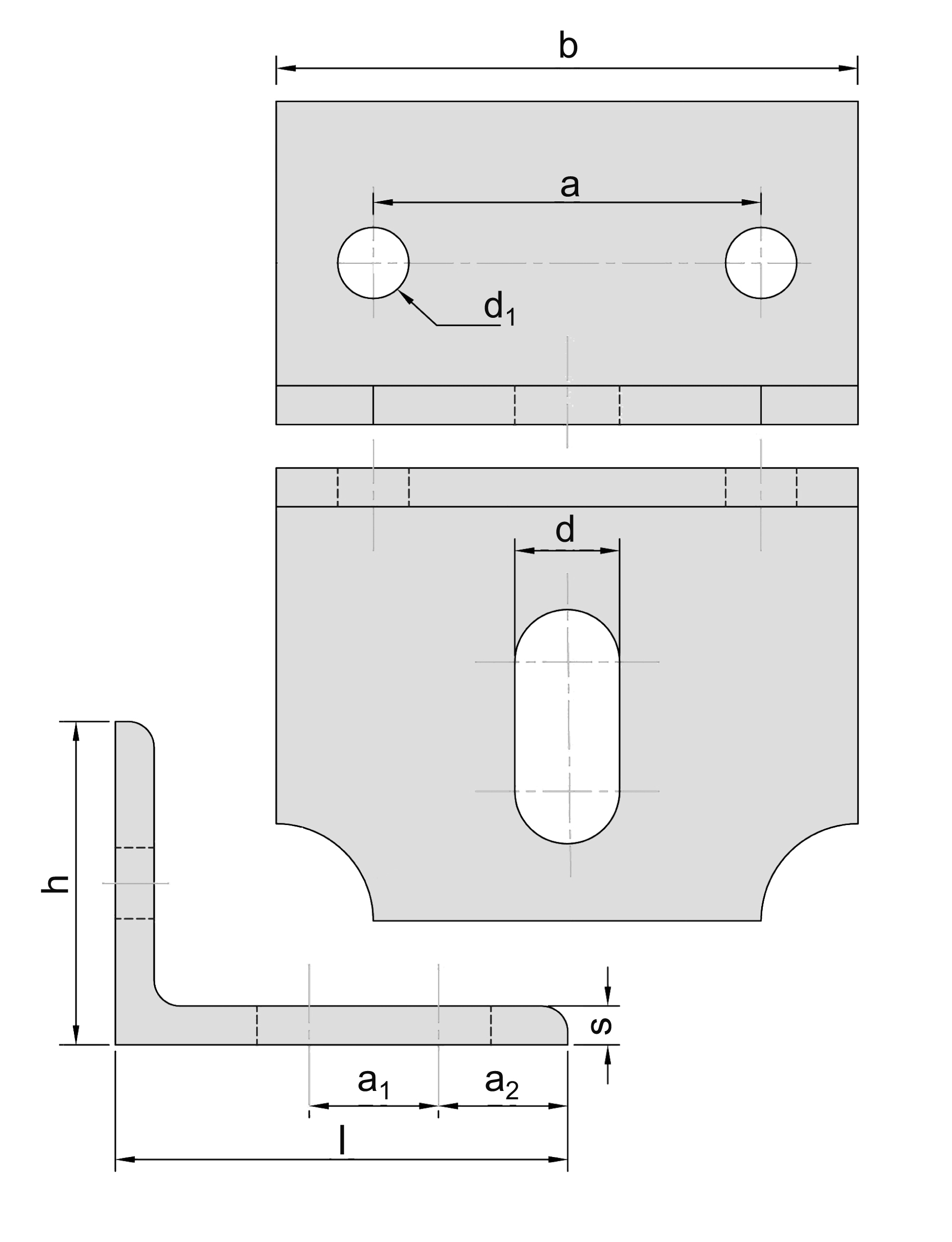

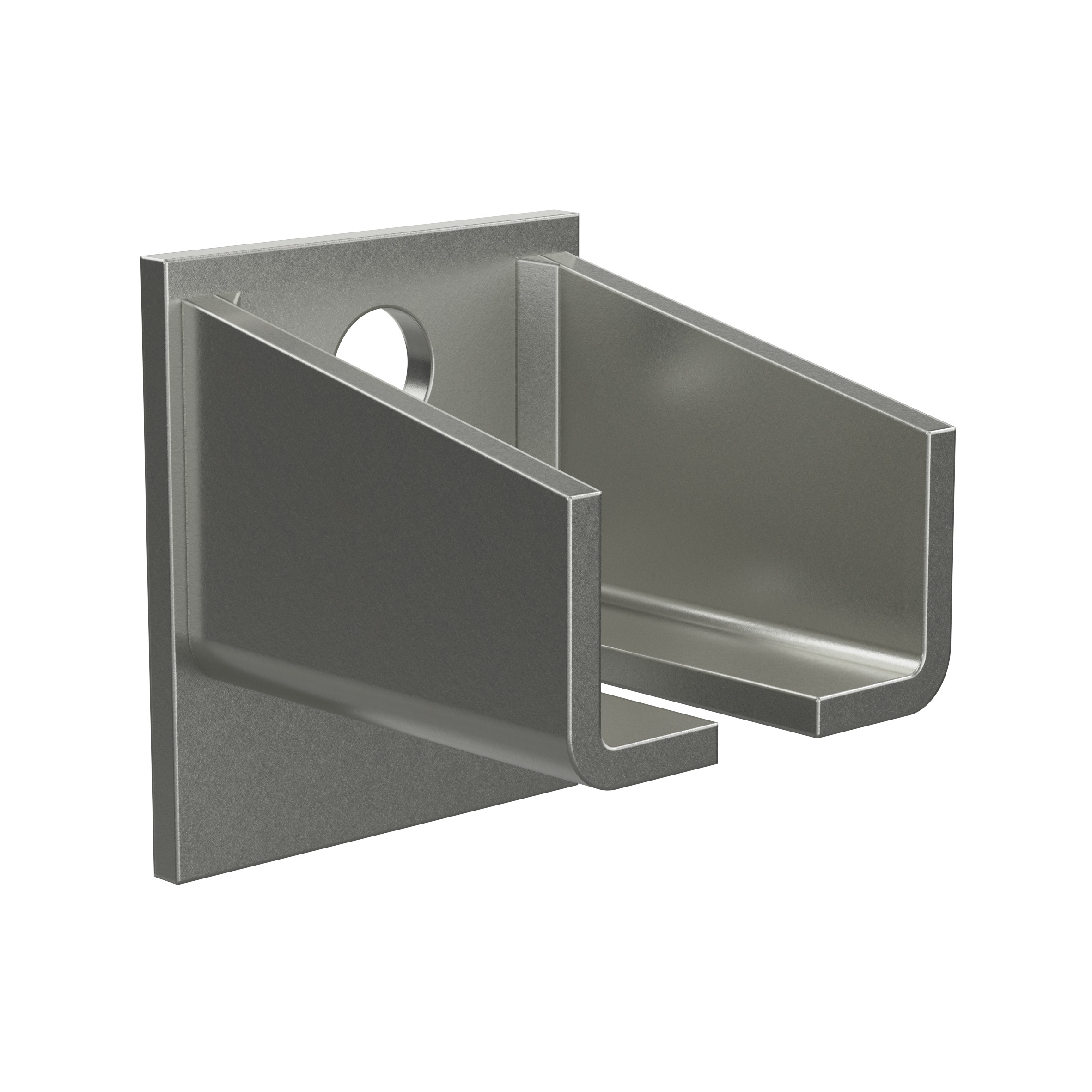

Soporte de pared, tamaño 0 de acero S235JR, galvanizado Dimensión a: 10 mm Dimensión b: 38 mm Dimensión b1: 39 mm Dimensión b2: 20 mm Dimensión d: 9 mm Dimensión d1: 5 mm Dimensión h: 63 mm Dimensión l: 40 mm Dimensión s: 3 mm

Consola simple tamaño 0 para un tramo de carril de acero S235JR, galvanizado Longitud l: 53 mm Diámetro del perno b: 60 mm Medida a: 15 mm Medida d: 13 mm Medida f máx.: 43 mm Medida v: 20-45 mm Medida h: 50 mm

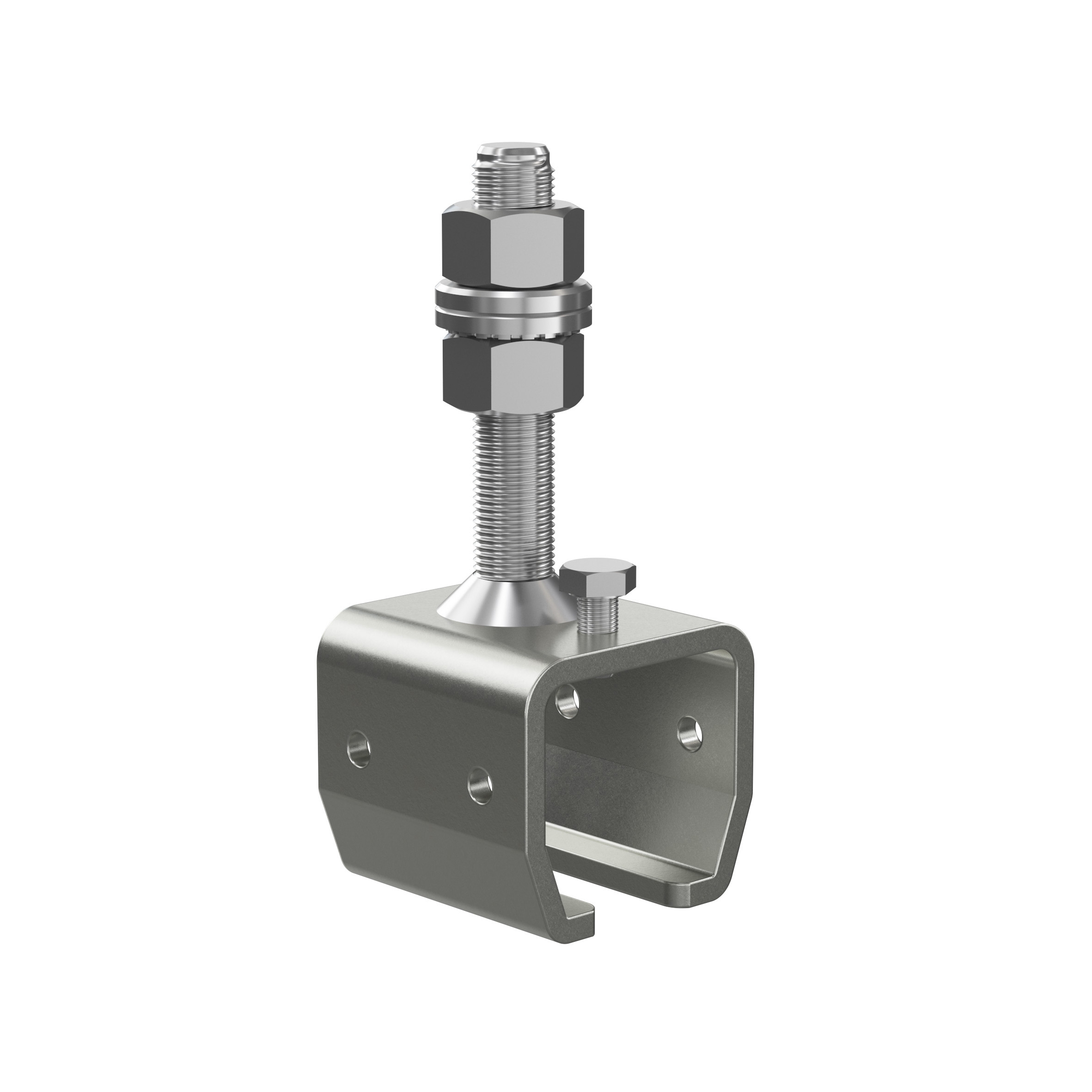

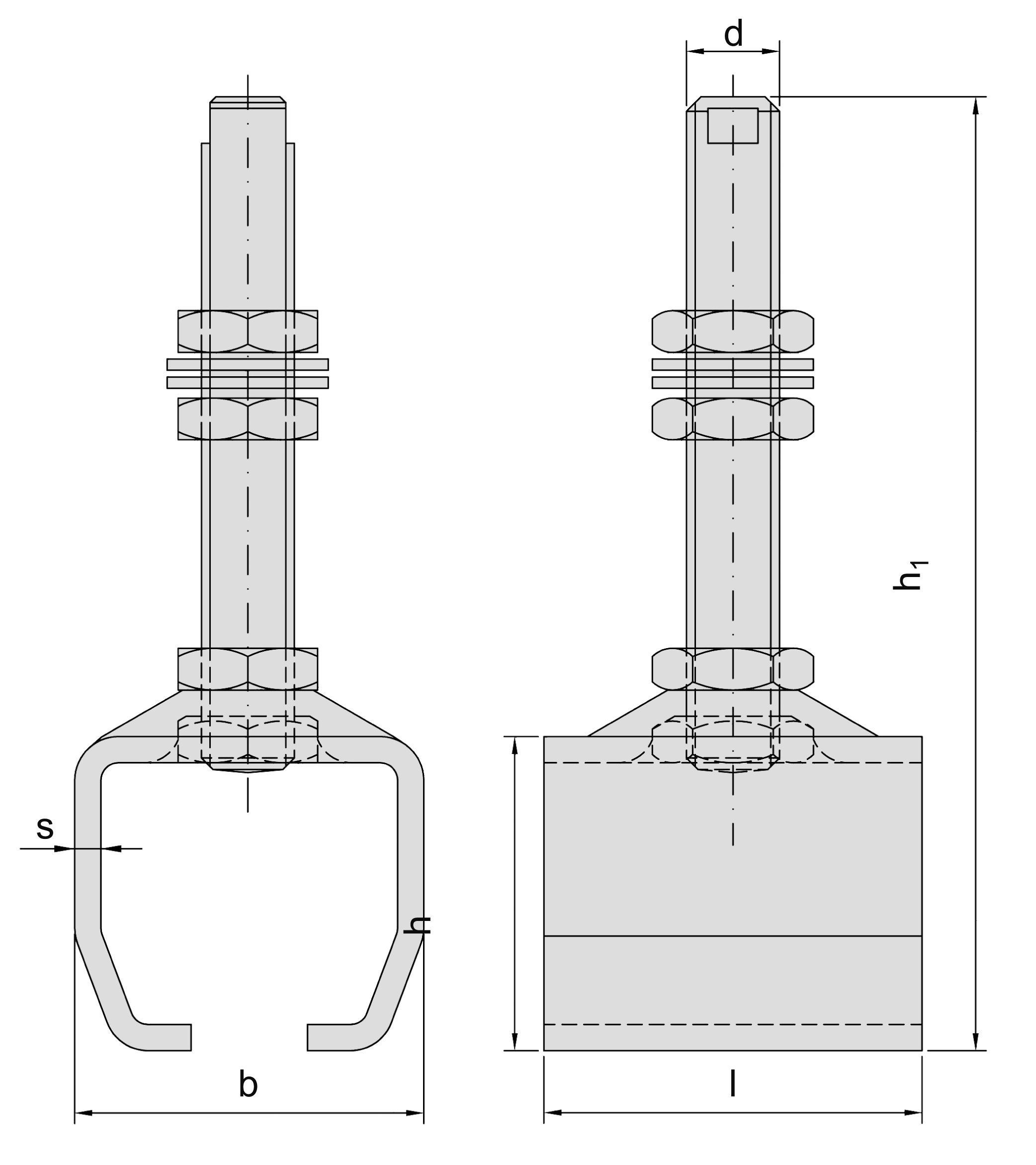

Manguito tamaño 0, ajuste en altura y lateral MEA 10335505 De acero S235JR, galvanizado Dimensión b: 38 mm Rosca: M10 Dimensión h: 98 mm Dimensión h1: 38 mm Dimensión l: 40 mm Dimensión s: 3 mm

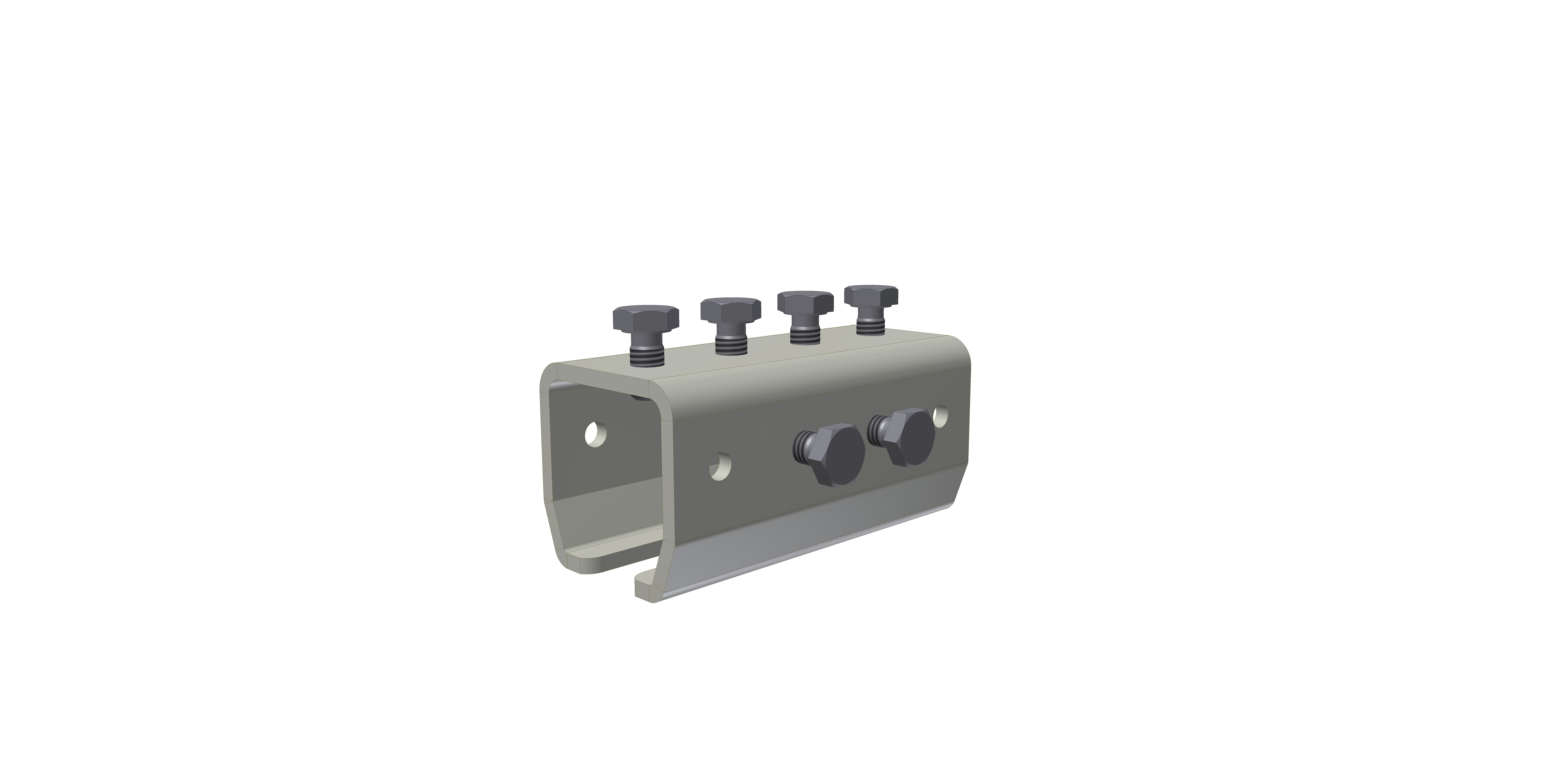

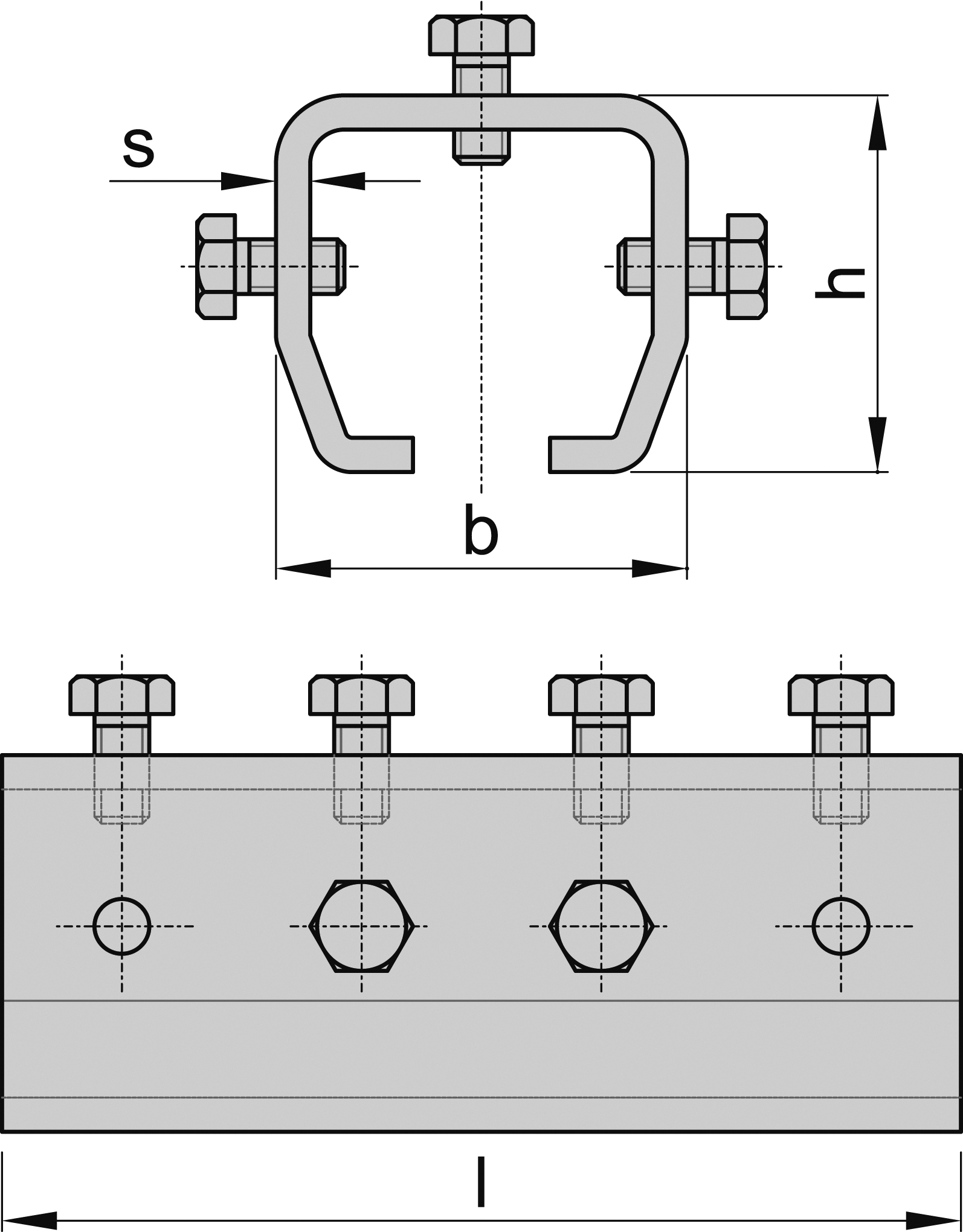

Manguito de unión tamaño 0 de acero S235JR, galvanizado Dimensión b: 38 mm Dimensión h: 38 mm Dimensión l: 80 mm Dimensión s: 3 mm

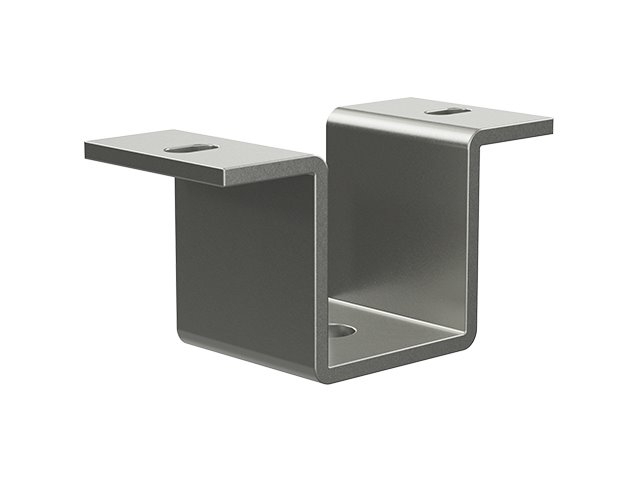

Die Deckenkonsole trägt das Laufrohr unterhalb der Decke. In Verbindung mit H/S-Muffen ist die Anlage in Höhe und Seite verstellbar. Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 0 ausgeführt: Ausführung galvanisch verzinkt. Das spricht für dieses Bauteil Galvanisch verzinkt – geschützt gegen Witterung im üblichen Außeneinsatz Maßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 0 Einzeln oder als Verpackungseinheit à 10 Stück erhältlich Einsatz und Montage Die Konsole wird an der Decke befestigt; das Befestigungsmaterial ist nach Untergrund bauseits zu wählen. H/S-Muffen sind separat zu bestellen. Technische Daten MerkmalWert HerstellerMEA Metal Applications MEA-Artikelnummer10335801 ProduktartDeckenkonsole einfach MEA-GrößeNr. 0 Breite40 mm Höhe48 mm Länge102 mm Material-/Wandstärke3 mm Bohrung Ø13 mm WerkstoffStahl Oberflächegalvanisch verzinkt Gewicht je Stück0,20 kg Weitere MEA-Maße (mm)b 40 · d 13 · h 48 · l 102 · t 3 · v 30-70 Lieferumfang 1 Deckenkonsole. H/S-Muffen und Befestigungsmaterial sind nicht enthalten. Passende Komponenten aus dem MEA-System Damit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu: H/S-Muffe Größe Nr. 0 – Art.-Nr. 60.0214.7 Laufrohr Größe Nr. 0 – Art.-Nr. 60.0000.7 Worauf Sie bei der Auswahl achten sollten Alle Bauteile einer MEA-Schiebetoranlage sind aufeinander abgestimmt. Achten Sie darauf, dass Laufrohr, Rollapparat, Befestigung und Zubehör dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen. Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.
