Banda de luz LED: iluminación continua

Barandilla de acero inoxidable con LED LUNORA®: perfección modular para una iluminación continua de las escaleras en FeNau

La iluminación de escaleras, pasillos y vías de evacuación plantea retos especiales a arquitectos, proyectistas y constructores metálicos. No se trata solo de cumplir con la normativa, sino de integrar la luz a la perfección en la arquitectura del edificio. Con el sistema de pasamanos LED LUNORA®, FeNau ofrece una solución modular sin concesiones [cite: 13], desarrollada específicamente para la iluminación continua [cite: 5]. Diseñado para tubos redondos clásicos con ranura de un diámetro exacto de 42,4 mm [cite: 14], este sistema combina el aspecto atemporal del acero inoxidable con la tecnología de iluminación más avanzada.

El sistema LUNORA® no es un simple componente de barandilla, sino una herramienta de iluminación de gran complejidad. Garantiza una iluminación sin deslumbramientos, absolutamente uniforme y, sobre todo, continua [cite: 14]. Allí donde las soluciones de iluminación puntual proyectan sombras o generan el «efecto cebra» en los peldaños de las escaleras, LUNORA® crea una banda de luz continua que aporta la máxima seguridad, una excelente orientación espacial y una estética purista de alta calidad a cualquier proyecto de construcción.

La innovación tecnológica: tecnología de lentes asimétricas

Un problema habitual en los pasamanos LED disponibles en el mercado es la emisión incontrolada de la luz. Sin una orientación precisa, la tira LED emite la luz verticalmente hacia abajo. La consecuencia: la pared en la que está montado el pasamanos queda muy iluminada, a menudo de forma deslumbrante, mientras que el centro del peldaño permanece en penumbra. El sistema LUNORA® resuelve este problema mediante una lente integrable de última generación[cite: 31].

En el interior del pasamanos LUNORA®, esta lente especialmente adaptada garantiza que la luz emitida por la tira LED no se disperse sin más, sino que se concentre de forma selectiva[cite: 35]. La luz se refracta de forma asimétrica y se orienta de manera óptima, en el ángulo perfecto, a lo largo de todo el recorrido[cite: 14, 35]. El resultado es impresionante: se ilumina una superficie significativamente mayor que con los sistemas sin lente[cite: 36]. Incluso en la oscuridad absoluta, cada borde de escalón, cada rellano y cada obstáculo permanecen claramente visibles[cite: 36], mientras que la luz difusa no deseada en las paredes se reduce al mínimo absoluto. Esto protege la vista y aumenta considerablemente la seguridad.

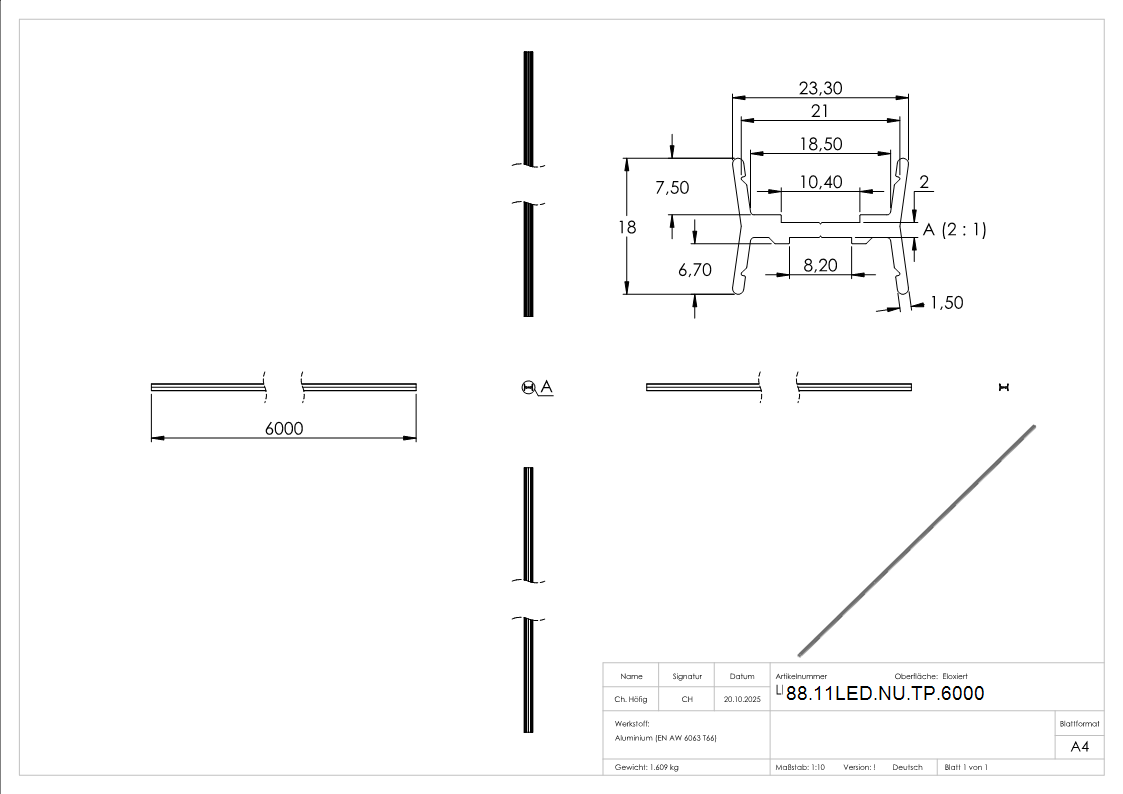

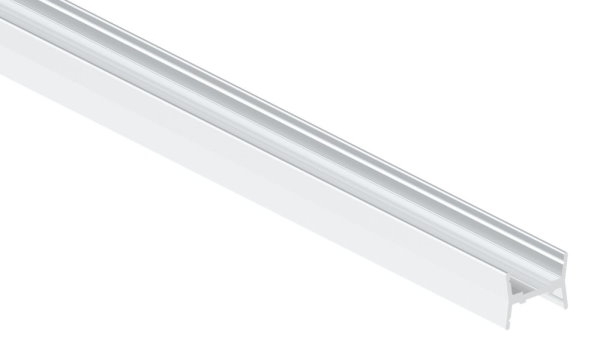

Diseñado hasta el más mínimo detalle: el perfil giratorio de 180° de aluminio

La base del sistema LUNORA® la constituyen unos pocos componentes, pero coordinados entre sí con extrema precisión[cite: 37, 61]. Lo más destacado y el núcleo técnico es el perfil giratorio multifuncional de aluminio[cite: 66]. Este perfil de soporte, situado en el interior del tubo ranurado de acero inoxidable, resuelve los problemas de espacio que suelen surgir al utilizar diferentes clases de protección de los LED.

El perfil puede girarse exactamente 180°[cite: 76, 77]. Esto significa que un lado del perfil está fresado con las dimensiones exactas para las cintas LED IP00 más estrechas (para interiores secos), mientras que el otro lado, más profundo, acoge con precisión las cintas LED IP65 más anchas, protegidas contra el agua y el polvo (para exteriores y espacios húmedos)[cite: 72, 75]. De este modo, solo necesitará un único sistema de perfiles de soporte tanto para aplicaciones en interiores como en exteriores. Para que el montaje resulte lo más preciso posible, el perfil cuenta con líneas de guía marcadas con láser de gran precisión[cite: 73]. Estas garantizan el posicionamiento exacto y centrado de las cintas LED al pegarlas[cite: 73, 86], lo cual es imprescindible para obtener una emisión de luz absolutamente recta y homogénea.

Luz homogénea sin concesiones: la cubierta de PMMA

Nada perturba más la imagen arquitectónica que los diodos LED visibles individualmente y deslumbrantes que se reflejan en el suelo. Para evitarlo, el sistema LUNORA® se remata con una cubierta especial opaca fabricada en plástico PMMA (polimetilmetacrilato) de alta calidad[cite: 37]. Esta pantalla difusora no solo protege el sensible sistema LED de las influencias mecánicas y la suciedad, sino que actúa como un difusor de alta eficiencia[cite: 37]. Desvía la luz de cada uno de los diodos con tal intensidad que estos se funden en una única línea de luz fluida y absolutamente homogénea. De este modo, ya no se aprecian puntos de luz visibles[cite: 37].

Especificaciones LED de primera calidad para las exigencias más elevadas

FeNau apuesta por una calidad profesional sin concesiones en los componentes electrónicos del sistema LUNORA®[cite: 55]. Las cintas LED autoadhesivas utilizadas funcionan con una baja tensión segura de 24 V CC [cite: 43, 67]. Son altamente eficientes y proporcionan un enorme flujo luminoso de 1500 lúmenes por metro con un consumo eléctrico de tan solo 13,2 vatios por metro [cite: 46].

Para adaptar a la perfección la atmósfera lumínica a su espacio, se ofrecen dos colores de luz cuidadosamente seleccionados[cite: 14]:

• Blanco cálido (2700 K): ideal para zonas de estar acogedoras, hostelería, hoteles o escaleras de madera, donde prima un ambiente cálido y acogedor[cite: 39, 44].
• Blanco neutro (4000 K): perfecto para edificios de oficinas, hospitales, instalaciones públicas y arquitectura moderna de hormigón o piedra. Este color de luz maximiza los contrastes y garantiza el máximo nivel de atención y seguridad[cite: 40, 44].

Las tiras ofrecen una gran flexibilidad de uso: pueden recortarse con precisión cada 50 mm [cite: 47, 85] y se suministran en longitudes generosas de 6.000 mm o incluso 25.000 mm para tramos de escaleras largos [cite: 49]. Por supuesto, todos los componentes electrónicos cuentan con el marcado CE completo [cite: 18, 50, 52] y la certificación RoHS [cite: 50, 53].

Control inteligente y montaje sencillo

El sistema LUNORA® se integra a la perfección en los modernos sistemas de gestión de edificios. Las tiras LED son totalmente regulables y compatibles con controles PWM (modulación por ancho de pulso)[cite: 48]. En combinación con nuestras fuentes de alimentación con Bluetooth y regulables, el sistema de iluminación se puede controlar de forma inteligente a través de una aplicación o un pulsador [cite: 14], para obtener la luminosidad perfecta en función de la hora del día o de las necesidades.

Para el fabricante de estructuras metálicas, LUNORA® supone un enorme ahorro de tiempo en la instalación[cite: 56]. La fijación del perfil portante en el tubo de acero inoxidable se realiza mediante ingeniosos clips de fijación con función de clic[cite: 65]. Estos clips se atornillan (M4 x 8) o se remachan en el tubo ranurado a una distancia de unos 250 mm (como mínimo dos por tramo)[cite: 82, 83]. A continuación, el perfil portador equipado se encaja de forma sencilla y segura en estos clips[cite: 83]. Todo el tendido de cables queda oculto: los cables se conducen de forma invisible a través de los soportes huecos del pasamanos directamente hacia la pared o a lo largo de la ranura en la dirección de la alimentación[cite: 84].

Construcción conforme a la normativa y apoyo a los proyectistas de iluminación

Especialmente en los espacios públicos, la iluminación de escaleras está sujeta a estrictos requisitos legales. El sistema LUNORA® se ha diseñado expresamente para ayudar a los arquitectos a cumplir estas normas. Cumple los exigentes requisitos de instalación establecidos en la norma DIN 18040 (Construcción sin barreras en edificios públicos y viviendas) [cite: 20, 24, 25], así como en la norma DIN 18065 (Escaleras de edificios) [cite: 21, 26, 27].

Con el fin de que las bases de planificación sean lo más eficientes posible, ponemos a disposición de arquitectos, proyectistas y profesionales especializados todos los datos necesarios [cite: 114]. El sistema LED se puede integrar por completo en software profesional de planificación de la iluminación [cite: 14]. Le ofrecemos los archivos Eulumdat correspondientes, los datos fotométricos, así como datos CAD detallados y textos de licitación [cite: 14, 114]. Desde la primera fase de diseño en la oficina hasta el montaje profesional en la obra, el proceso resulta así más preciso y eficiente [cite: 115].

Su sistema completo directamente de FeNau

En FeNau no recibirá componentes sueltos, sino un concepto global modular y coherente[cite: 59]. Desde el tubo ranurado de acero inoxidable de alta calidad, pasando por los tapones finales, los clips de fijación, las lentes asimétricas y los difusores de PMMA, hasta las tiras LED, los conectores y las fuentes de alimentación: Todos los componentes del sistema LUNORA® encajan a la perfección entre sí[cite: 60, 61, 63, 65, 67, 68, 69]. Dado que todas estas piezas están disponibles directamente en el almacén de FeNau[cite: 57, 60], le garantizamos plazos de entrega cortos y la máxima seguridad en la planificación de su proyecto de construcción.

Opte por la solución premium sin concesiones. Transforme unas simples barandillas en esculturas luminosas inteligentes, seguras y de una belleza impresionante, con el sistema continuo de pasamanos LED LUNORA® de FeNau.

Instalación sencilla y segura: los pasos de montaje de LUNORA®

El sistema LUNORA® se ha desarrollado no solo para destacar visualmente, sino también para ofrecer la máxima eficiencia durante su instalación por parte de los constructores metálicos. El montaje del sistema modular se realiza en unos pocos pasos lógicos:

1. Corte de perfiles y cubiertas: en un primer paso, se cortan a medida el tubo ranurado, los perfiles de soporte, las cubiertas y la lente opcional[cite: 80]. Mida con precisión el perfil de soporte, la cubierta y la lente entre los soportes del pasamanos[cite: 80].
2. Preparación de la fijación: Mida las posiciones entre los soportes del pasamanos y marque los orificios correspondientes[cite: 81]. A continuación, marque las roscas o los orificios para los clips de fijación; para ello, prevea un clip cada 250 mm (con un mínimo de dos por tramo)[cite: 82].
3. Montaje de los clips y la fijación del pasamanos: Atornille los clips de fijación (M 4 x 8) o utilice remaches[cite: 83]. Fije los soportes del pasamanos y encaje simplemente los perfiles cortados a medida[cite: 83]. Para el tendido de los cables, páselos, si procede, a través de los soportes huecos del pasamanos y, si es necesario, colóquelos a lo largo de la ranura en la dirección de alimentación[cite: 84].
4. Cortar y colocar las tiras LED: acorte las tiras LED en los puntos de corte marcados (cada 50 mm) exactamente a la longitud deseada[cite: 85]. A continuación, desengrase bien el perfil, alinee la tira LED, retire la película protectora de la superficie adhesiva y presione firmemente a lo largo de las líneas de guía marcadas[cite: 86].
5. Conexión eléctrica: Monte los conectores y establezca la conexión entre el cable de alimentación y la tira de LED [cite: 87]. Nota importante para su seguridad: la conexión final a la red eléctrica solo debe realizarla un electricista autorizado [cite: 87].
6. Colocación de los componentes ópticos: como último paso, inserte la lente opcional y encaje la cubierta de PMMA para obtener un acabado impecable[cite: 88].
