LUNORA® LED Edelstahl Handlauf: Modulare Perfektion für durchgängige Treppenbeleuchtung bei FeNau

Die Beleuchtung von Treppen, Laufwegen und Fluchtwegen stellt Architekten, Planer und Metallbauer vor besondere Herausforderungen. Es geht nicht nur um die Erfüllung von Normen, sondern um die nahtlose Integration von Licht in die Gebäudearchitektur. Mit dem LUNORA® LED-Handlaufsystem bietet FeNau eine kompromisslose, modulare LED-Systemlösung [cite: 13], die speziell für die durchgängige Beleuchtung entwickelt wurde[cite: 5]. Konzipiert für klassische Rund-Nutrohre mit einem Durchmesser von exakt 42,4 mm[cite: 14], vereint dieses System zeitlose Edelstahl-Optik mit modernster Lichttechnik.

Das LUNORA®-System ist kein gewöhnliches Geländerbauteil, sondern ein hochkomplexes Lichtwerkzeug. Es garantiert eine blendfreie, absolut gleichmäßige und vor allem durchgehende Ausleuchtung[cite: 14]. Wo punktuelle Beleuchtungslösungen Schatten werfen oder den "Zebra-Effekt" auf Treppenstufen erzeugen, schafft LUNORA® ein kontinuierliches Lichtband, das maximale Sicherheit, exzellente räumliche Orientierung und eine hochwertige, puristische Ästhetik in jedes Bauprojekt bringt.

Die technologische Innovation: Asymmetrische Linsentechnologie

Ein häufiges Problem bei handelsüblichen LED-Handläufen ist der unkontrollierte Lichtaustritt. Ohne präzise Lenkung strahlt das LED-Band das Licht senkrecht nach unten ab. Die Folge: Die Wand, an der der Handlauf montiert ist, wird stark und oft blendend erhellt, während die Mitte der Treppenstufe im Halbdunkel bleibt. Das LUNORA® System löst dieses Problem durch eine hochmoderne, integrierbare Linse[cite: 31].

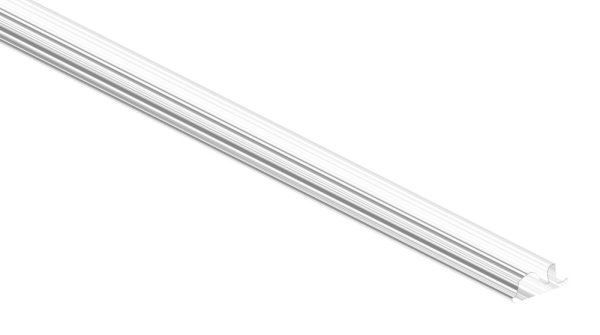

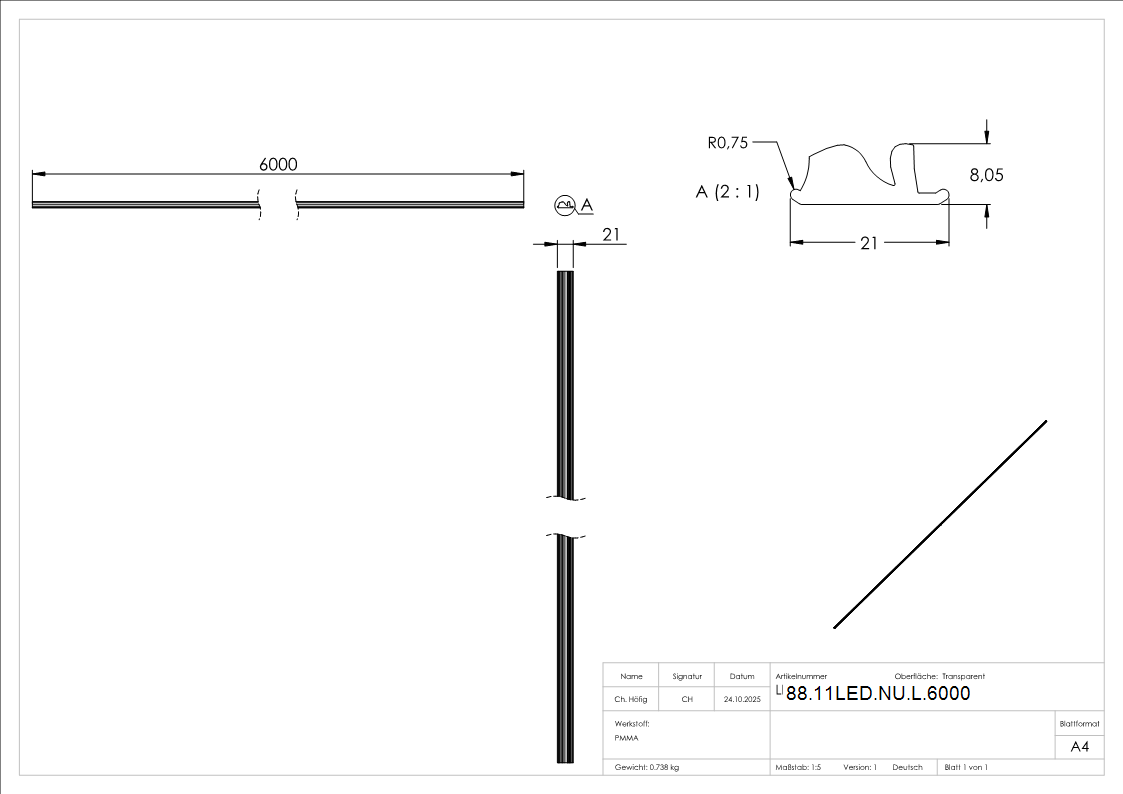

Im Inneren des LUNORA® Handlaufs sorgt diese speziell abgestimmte Linse dafür, dass das vom LED-Band ausgestrahlte Licht nicht einfach gestreut, sondern gezielt gebündelt wird[cite: 35]. Das Licht wird asymmetrisch gebrochen und im perfekten Winkel optimal über die gesamte Laufstrecke gelenkt[cite: 14, 35]. Das Resultat ist beeindruckend: Es wird eine signifikant größere Fläche ausgeleuchtet als bei Systemen ohne Linse[cite: 36]. Selbst bei absoluter Dunkelheit bleibt jede Stufenkante, jedes Podest und jedes Hindernis klar im Blick[cite: 36], während unerwünschtes Streulicht an den Wänden auf ein absolutes Minimum reduziert wird. Das schont die Augen und erhöht die Sicherheit maßgeblich.

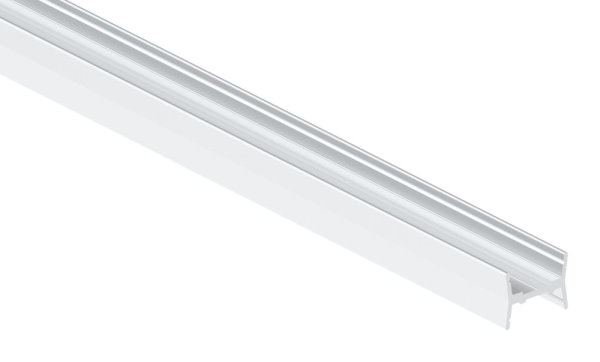

Durchdacht bis ins Detail: Das 180° Wendeprofil aus Aluminium

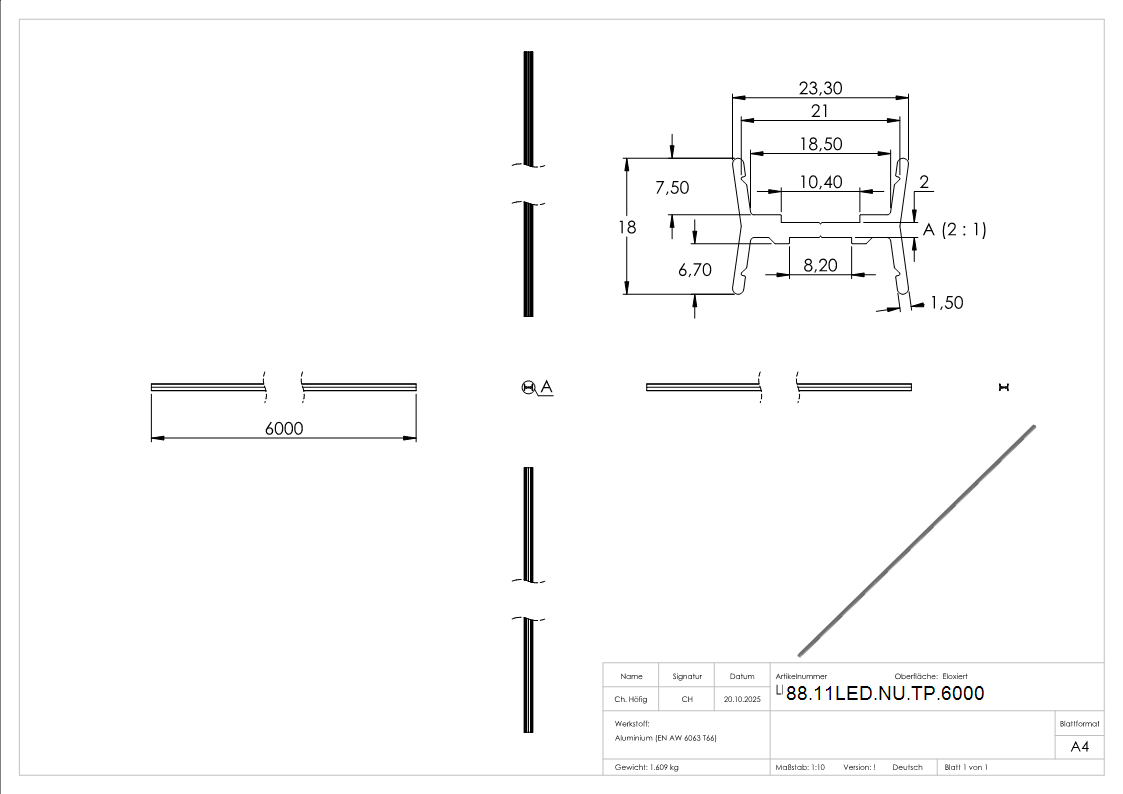

Die Basis des LUNORA®-Systems bilden wenige, aber extrem präzise aufeinander abgestimmte Bauteile[cite: 37, 61]. Das absolute Highlight und das technische Herzstück ist das multifunktionale Wendeprofil aus Aluminium[cite: 66]. Dieses Trägerprofil, welches im Inneren des Edelstahl-Nutrohrs sitzt, löst die Platzprobleme, die bei der Verwendung unterschiedlicher LED-Schutzklassen oft entstehen.

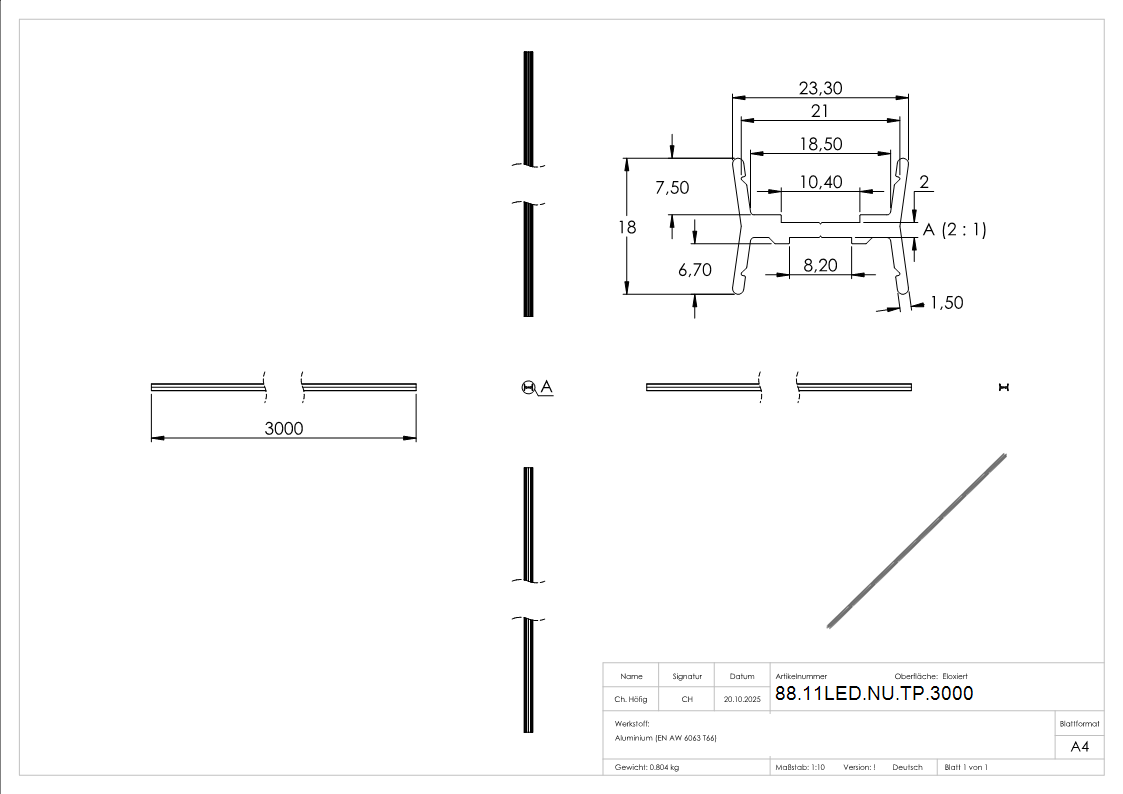

Das Profil ist um exakt 180° drehbar[cite: 76, 77]. Das bedeutet: Eine Seite des Profils ist maßgenau für die schmaleren IP00 LED-Bänder (für trockene Innenräume) gefräst, während die andere, tiefere Seite exakt die breiteren, wasser- und staubgeschützten IP65 LED-Bänder (für den Außenbereich und Feuchträume) aufnimmt[cite: 72, 75]. So benötigen Sie für Innen- und Außenanwendungen nur noch ein einziges Trägerprofil-System. Um die Montage so fehlerfrei wie möglich zu gestalten, verfügt das Profil über präzise gelaserte Führungslinien[cite: 73]. Diese garantieren die exakte, mittige Positionierung der LED-Bänder beim Einkleben[cite: 73, 86], was für eine absolut gerade und homogene Lichtabstrahlung unerlässlich ist.

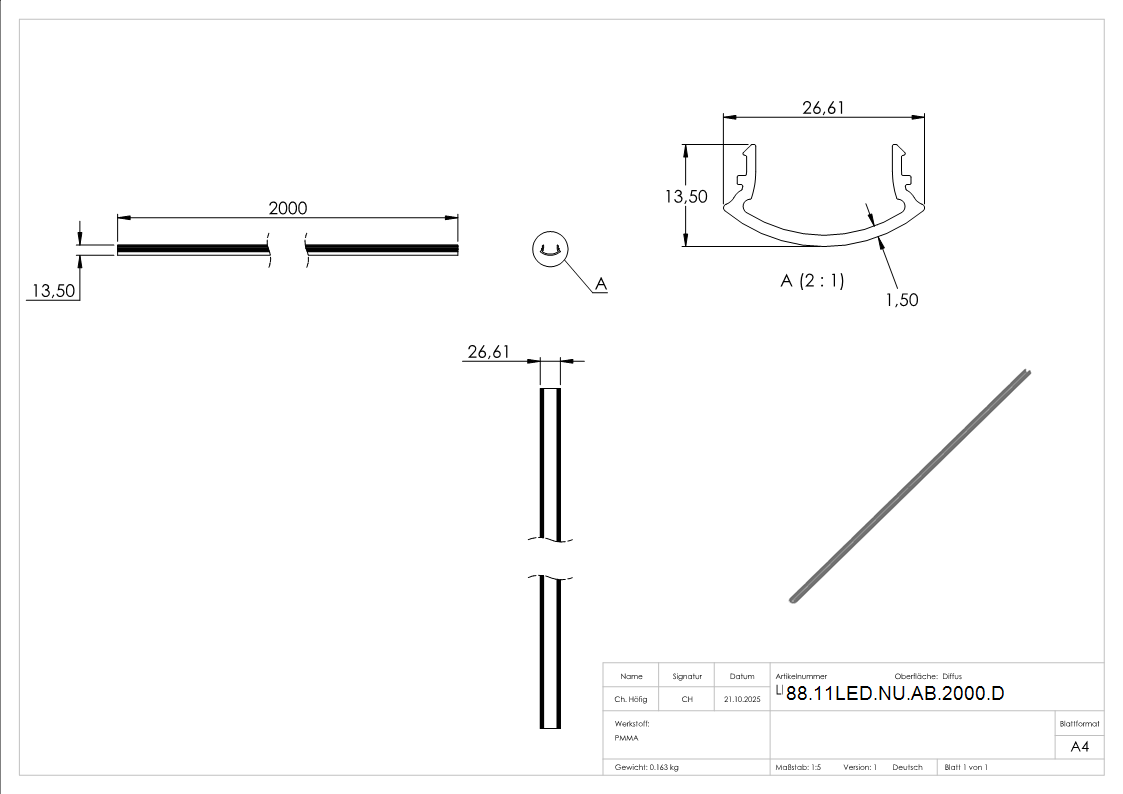

Homogenes Licht ohne Kompromisse: Die PMMA-Abdeckung

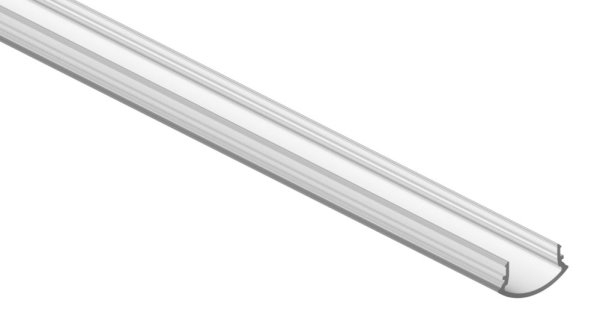

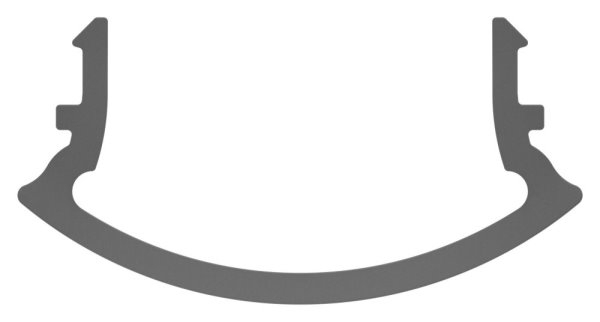

Nichts stört das architektonische Bild mehr als einzeln sichtbare, grelle LED-Dioden, die sich im Boden spiegeln. Um dies zu verhindern, wird das LUNORA®-System mit einer speziellen, blickdichten Abdeckung aus hochwertigem PMMA-Kunststoff (Polymethylmethacrylat) abgeschlossen[cite: 37]. Diese diffuse Blende schützt nicht nur das empfindliche LED-System vor mechanischen Einflüssen und Verschmutzung, sondern fungiert als hocheffizienter Diffusor[cite: 37, 69]. Sie bricht das Licht der einzelnen Dioden so stark, dass diese zu einer einzigen, fließenden und absolut homogenen Lichtlinie verschmelzen. Es entstehen keinerlei sichtbare Lichtpunkte mehr[cite: 37].

Premium LED-Spezifikationen für höchste Ansprüche

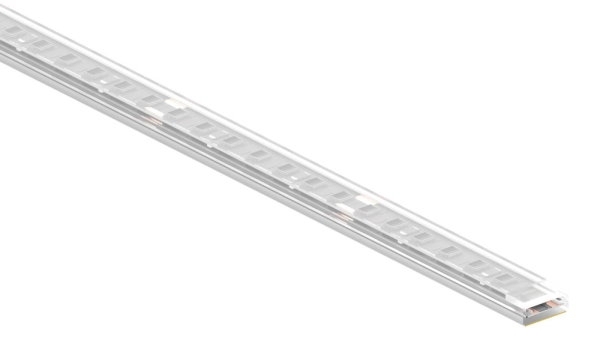

FeNau setzt bei den elektronischen Komponenten des LUNORA® Systems auf kompromisslose Profi-Qualität[cite: 55]. Die verwendeten, selbstklebenden LED-Bänder arbeiten mit einer sicheren 24 V DC Niederspannung[cite: 43, 67]. Sie sind hocheffizient und liefern einen enormen Lichtstrom von 1500 Lumen pro Meter bei einem Stromverbrauch von lediglich 13,2 Watt pro Meter[cite: 46].

Um die Lichtstimmung perfekt an Ihr Objekt anzupassen, stehen zwei sorgfältig ausgewählte Lichtfarben zur Verfügung[cite: 14]:

• Warmweiß (2700 K): Ideal für einladende Wohnbereiche, Gastronomie, Hotels oder Holztreppen, wo eine gemütliche, warme Atmosphäre im Vordergrund steht[cite: 39, 44].
• Neutralweiß (4000 K): Perfekt für Bürogebäude, Krankenhäuser, öffentliche Einrichtungen und moderne Beton- oder Steinarchitektur. Diese Lichtfarbe maximiert Kontraste und sorgt für höchste Wachsamkeit und Sicherheit[cite: 40, 44].

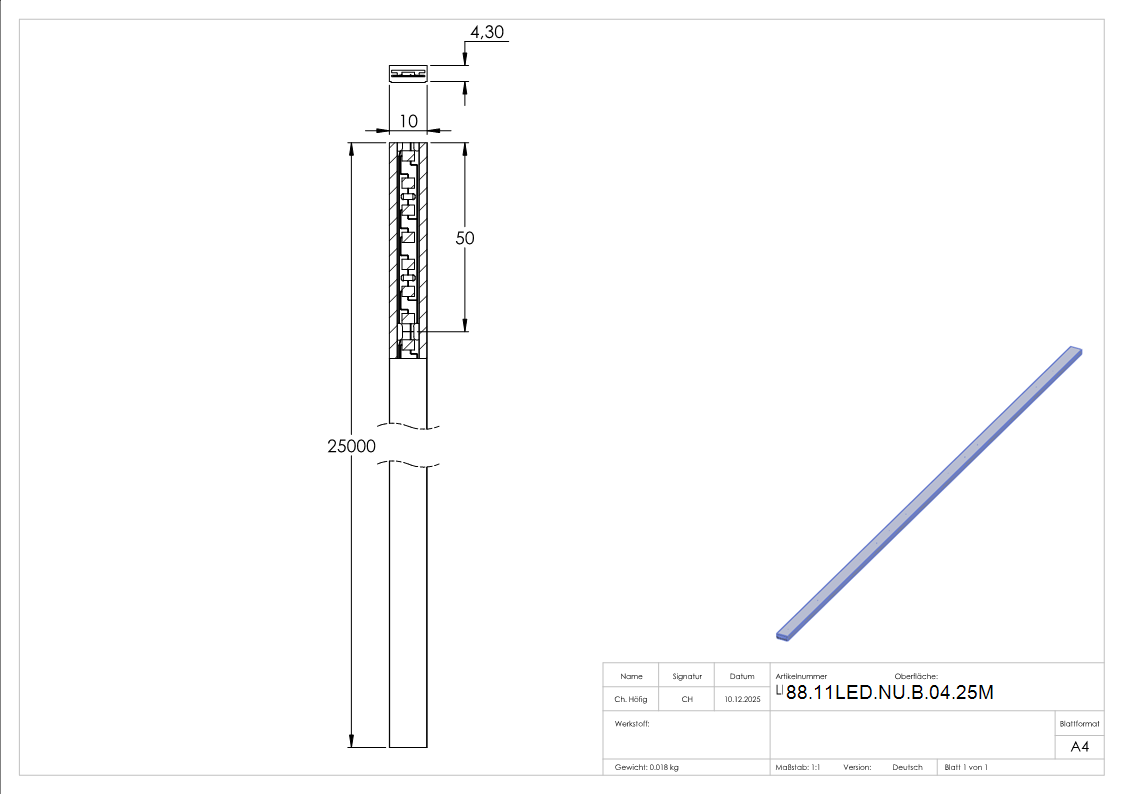

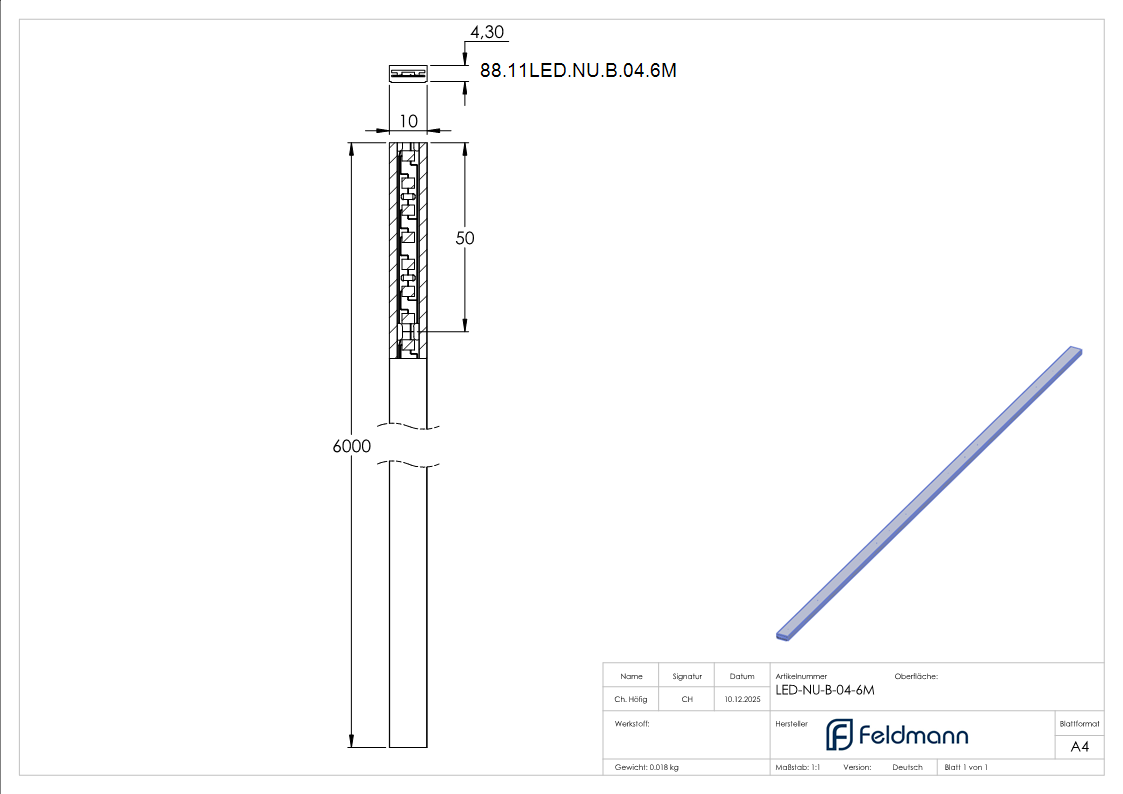

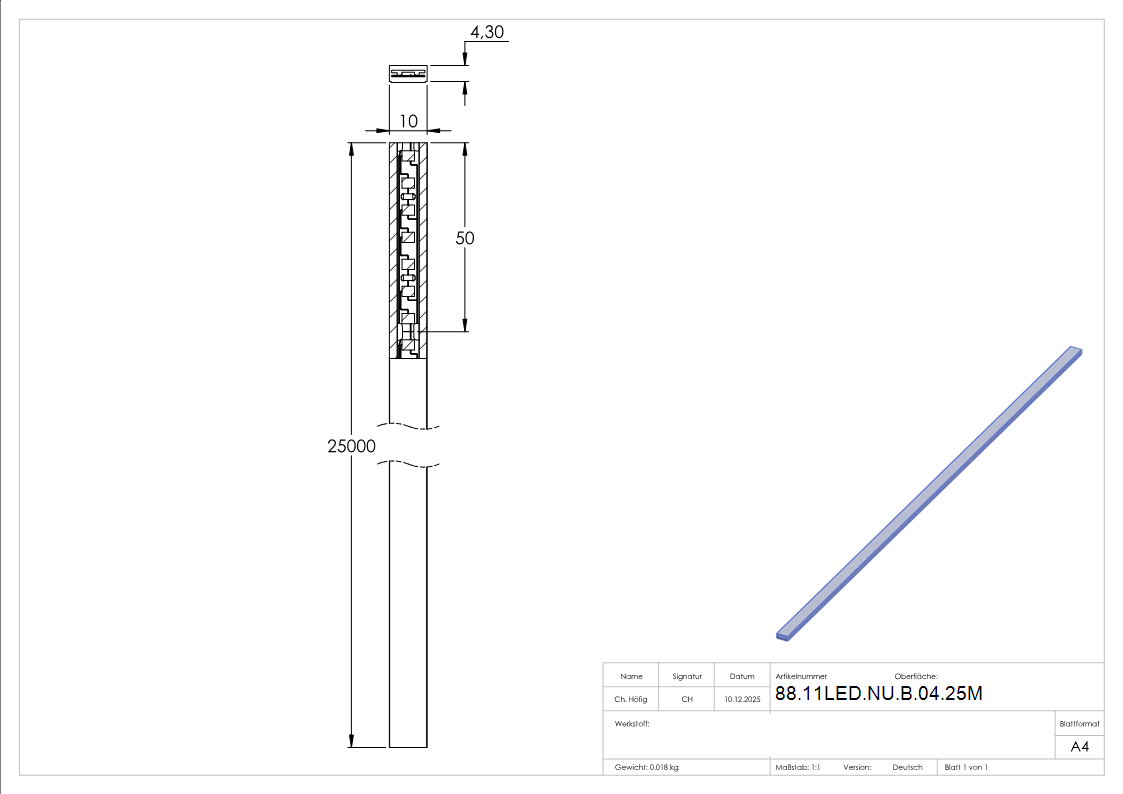

Die Bänder sind extrem flexibel einsetzbar: Sie können alle 50 mm präzise gekürzt werden [cite: 47, 85] und werden in großzügigen Längen von 6.000 mm oder sogar 25.000 mm für lange Treppenläufe geliefert[cite: 49]. Selbstverständlich sind alle elektronischen Bauteile vollumfänglich CE-gekennzeichnet [cite: 18, 50, 52] und RoHS-zertifiziert[cite: 50, 53].

Intelligente Steuerung und einfache Montage

Das LUNORA® System lässt sich nahtlos in moderne Gebäudeleittechnik integrieren. Die LED-Bänder sind vollständig dimmbar und kompatibel mit PWM-Steuerungen (Pulsweitenmodulation)[cite: 48]. In Kombination mit unseren Bluetooth- und dimmfähigen Netzgeräten lässt sich das Lichtsystem smart via App oder Taster steuern[cite: 14], um je nach Tageszeit oder Anforderung die perfekte Helligkeit abzurufen.

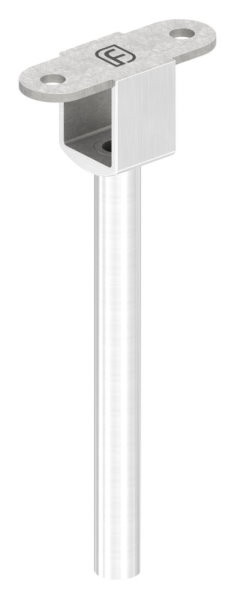

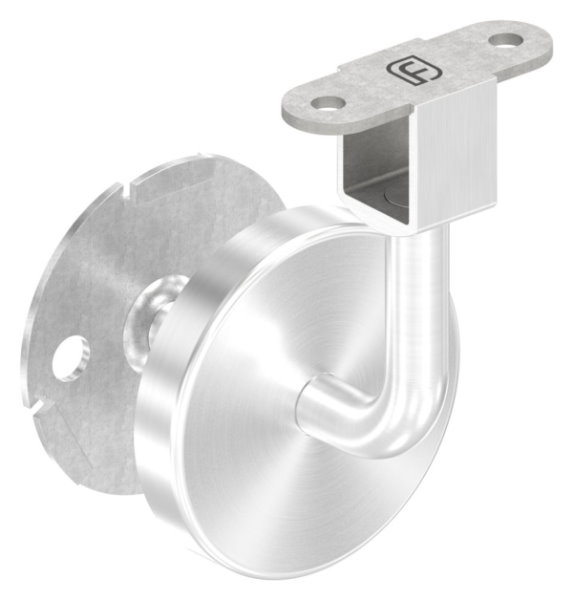

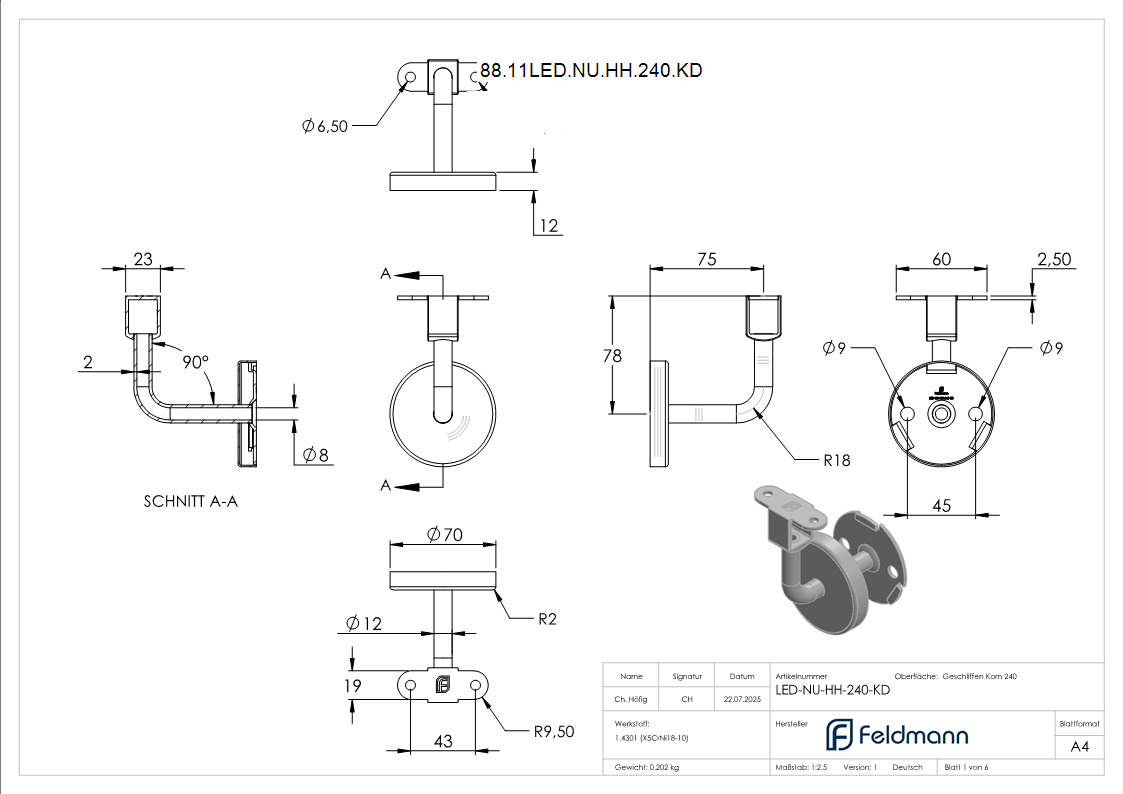

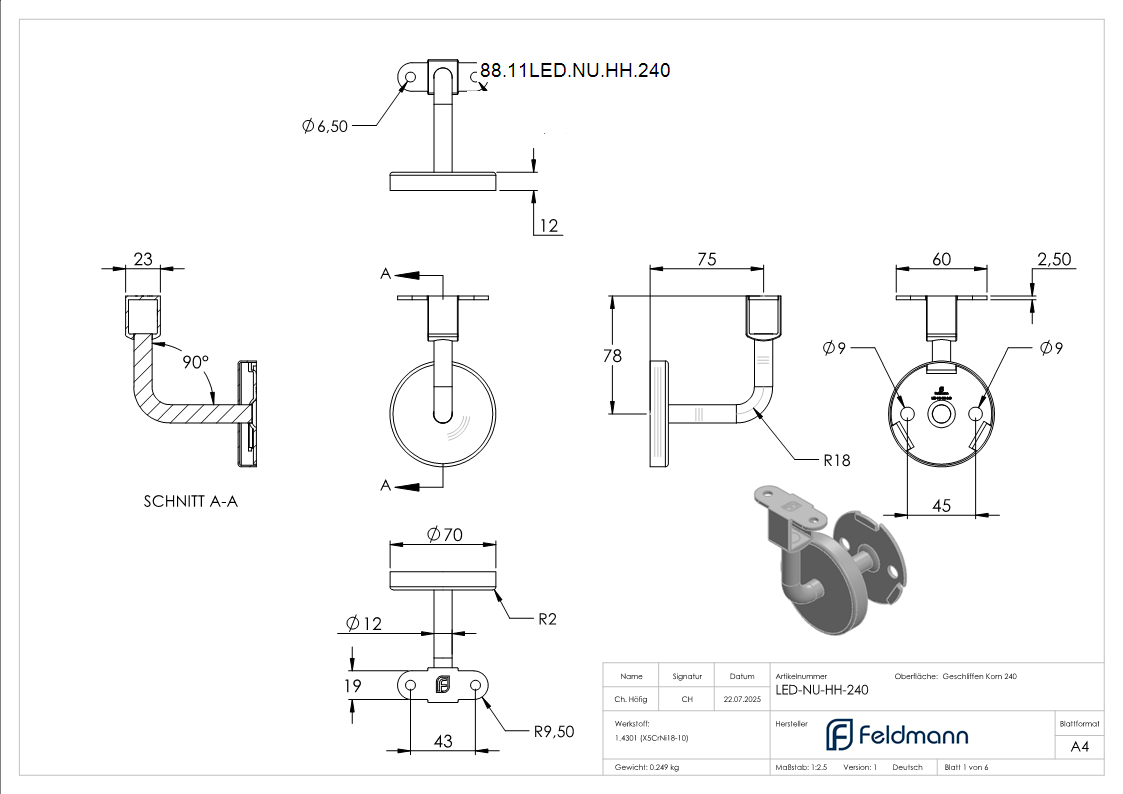

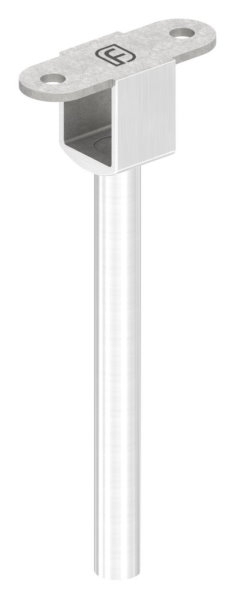

Für den Metallbauer bedeutet LUNORA® eine massive Zeitersparnis bei der Installation[cite: 56]. Die Befestigung des Trägerprofils im Edelstahlrohr erfolgt über clevere Befestigungsclips mit Klickfunktion[cite: 65]. Diese Clips werden in einem Abstand von etwa 250 mm (mindestens zwei pro Strecke) im Nutrohr verschraubt (M4 x 8) oder eingenietet[cite: 82, 83]. Das bestückte Trägerprofil wird danach einfach und sicher in diese Clips eingeklipst[cite: 83]. Die gesamte Kabelführung verschwindet unsichtbar: Kabel werden durch die hohlen Handlauf-Träger direkt in die Wand oder entlang der Nut in Zuleitungsrichtung unsichtbar abgeführt[cite: 84].

Normgerechtes Bauen und Unterstützung für Lichtplaner

Insbesondere im öffentlichen Raum unterliegt die Treppenbeleuchtung strengen gesetzlichen Auflagen. Das LUNORA® System wurde explizit so konzipiert, dass es Architekten bei der Einhaltung dieser Normen unterstützt. Es erfüllt die hohen Anforderungen für den Einbau nach DIN 18040 (Barrierefreies Bauen in öffentlichen Gebäuden und Wohnungen) [cite: 20, 24, 25] sowie der DIN 18065 (Gebäudetreppen)[cite: 21, 26, 27].

Um die Planungsgrundlagen so effizient wie möglich zu gestalten, stellen wir Architekten, Planern und dem Fachhandwerk sämtliche notwendigen Daten zur Verfügung[cite: 114]. Das LED-System ist vollständig in professionelle Lichtplanungssoftware integrierbar[cite: 14]. Wir bieten Ihnen die entsprechenden Eulumdat-Dateien, photometrischen Daten sowie detaillierte CAD-Daten und Ausschreibungstexte an[cite: 14, 114]. Von der ersten Entwurfsphase im Büro bis zur fachgerechten Montage auf der Baustelle wird der Prozess so präziser und effizienter[cite: 115].

Ihr komplettes System direkt von FeNau

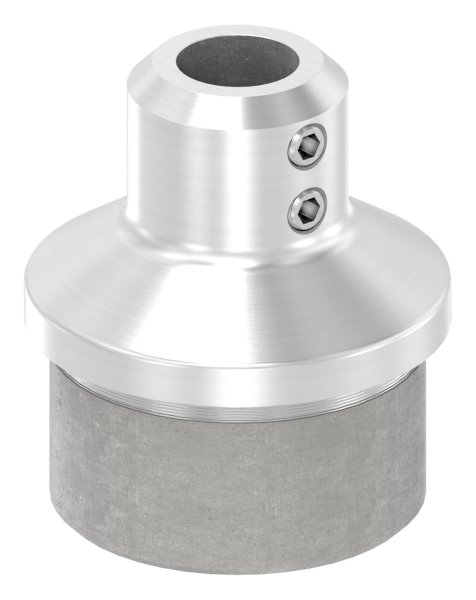

Bei FeNau erhalten Sie keine Stückwerke, sondern ein in sich geschlossenes, modulares Gesamtkonzept[cite: 59]. Vom hochwertigen Edelstahl-Nutrohr über die Endkappen, Befestigungsclips, asymmetrischen Linsen, PMMA-Blenden bis hin zu den LED-Bändern, Steckverbindern und Netzgeräten: Alle Komponenten des LUNORA® Systems greifen perfekt ineinander[cite: 60, 61, 63, 65, 67, 68, 69]. Da alle diese Teile direkt ab Lager bei FeNau verfügbar sind[cite: 57, 60], garantieren wir Ihnen kurze Lieferzeiten und höchste Planungssicherheit für Ihr Bauprojekt.

Entscheiden Sie sich für die kompromisslose Premium-Lösung. Verwandeln Sie einfache Geländer in intelligente, sichere und atemberaubend schöne Lichtskulpturen – mit dem durchgängigen LUNORA® LED-Handlaufsystem von FeNau.

Einfache und sichere Installation: Die LUNORA® Montageschritte

Das LUNORA® System wurde so entwickelt, dass es nicht nur optisch überzeugt, sondern auch bei der Installation durch Metallbauer maximale Effizienz bietet. Die Montage des modularen Systems erfolgt in wenigen, logischen Schritten:

1. Profile und Blenden zuschneiden: Im ersten Schritt werden Nutrohr, Trägerprofile, Abdeckungen und die optionale Linse auf Maß geschnitten[cite: 80]. Messen Sie das Trägerprofil, die Abdeckung und die Linse exakt zwischen den Handlaufhaltern aus[cite: 80].
2. Befestigung vorbereiten: Messen Sie die Positionen zwischen den Handlaufträgern und setzen Sie die entsprechenden Bohrungen[cite: 81]. Setzen Sie anschließend die Gewinde oder Bohrungen für die Befestigungsclips – planen Sie hierbei alle 250 mm einen Clip ein (mindestens jedoch zwei pro Strecke)[cite: 82].

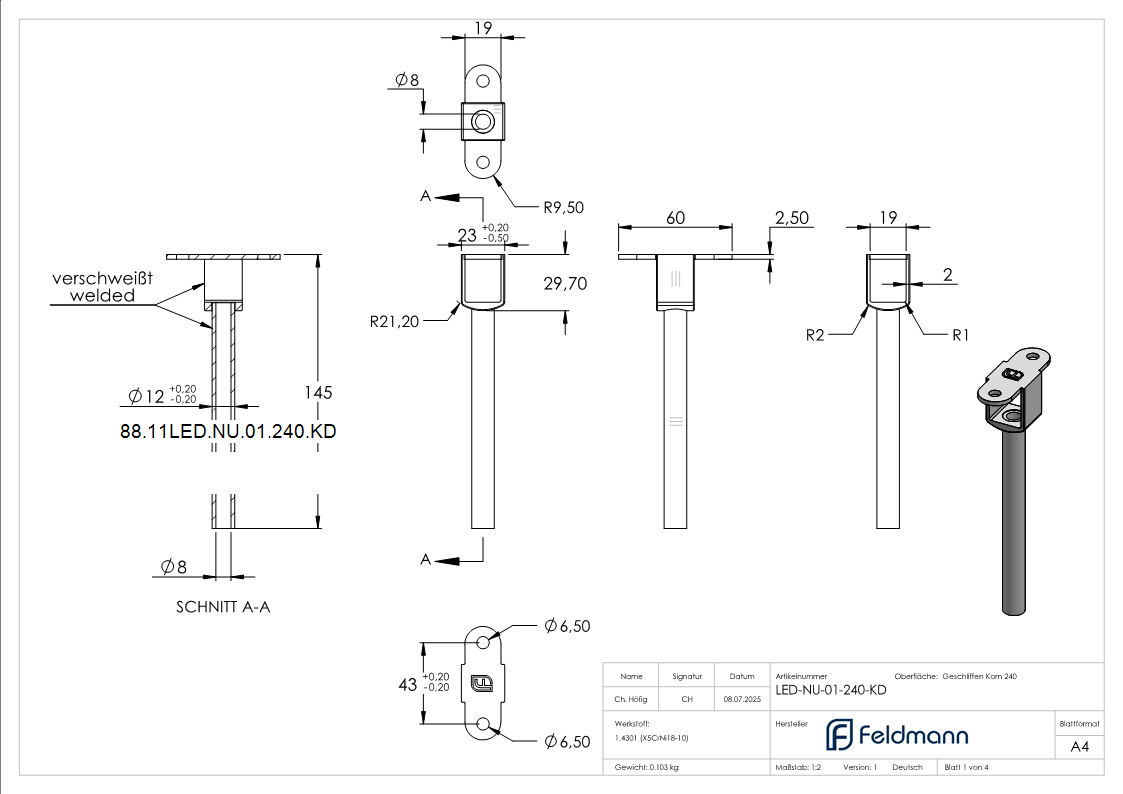

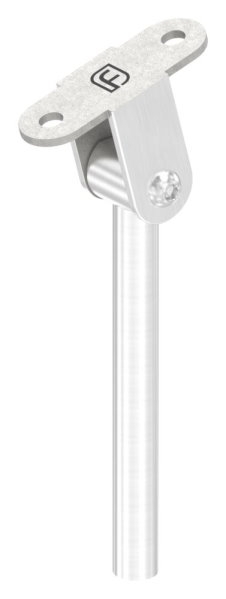

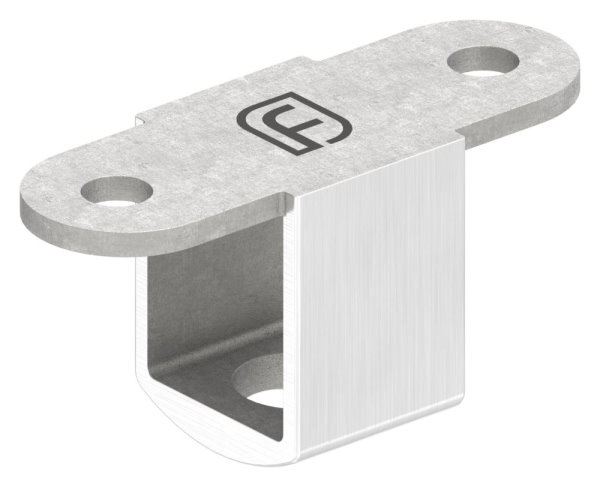

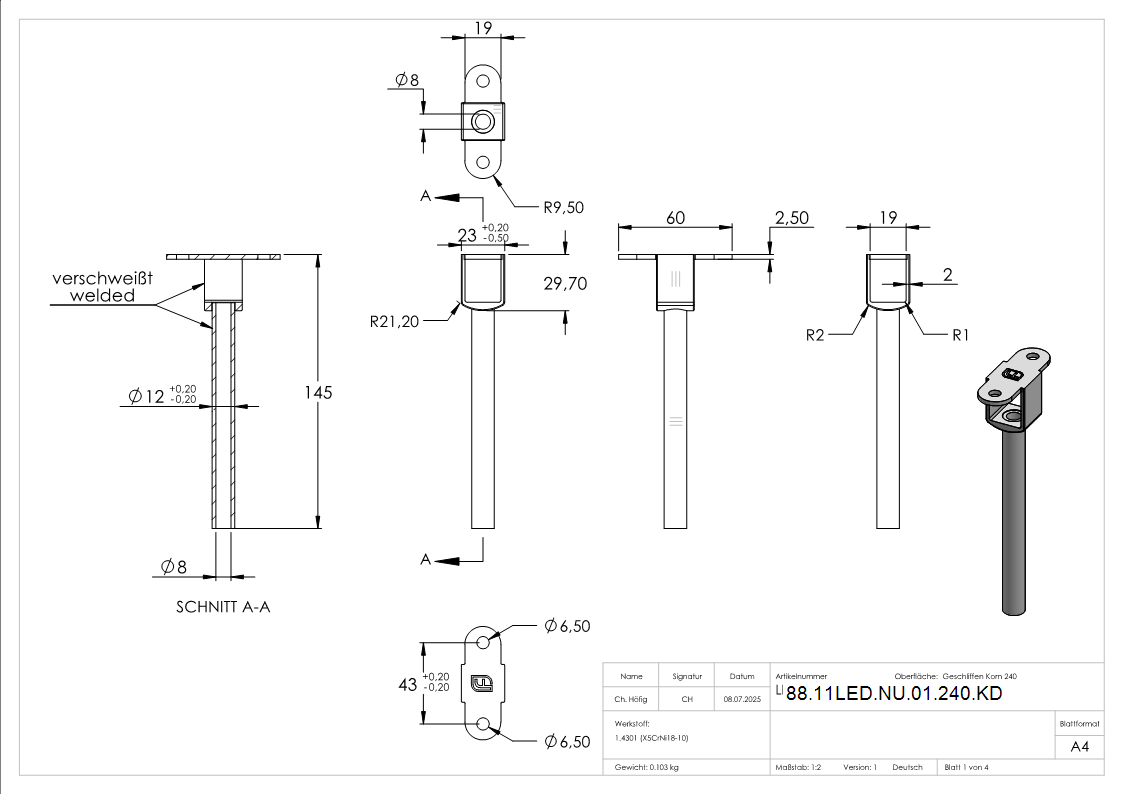

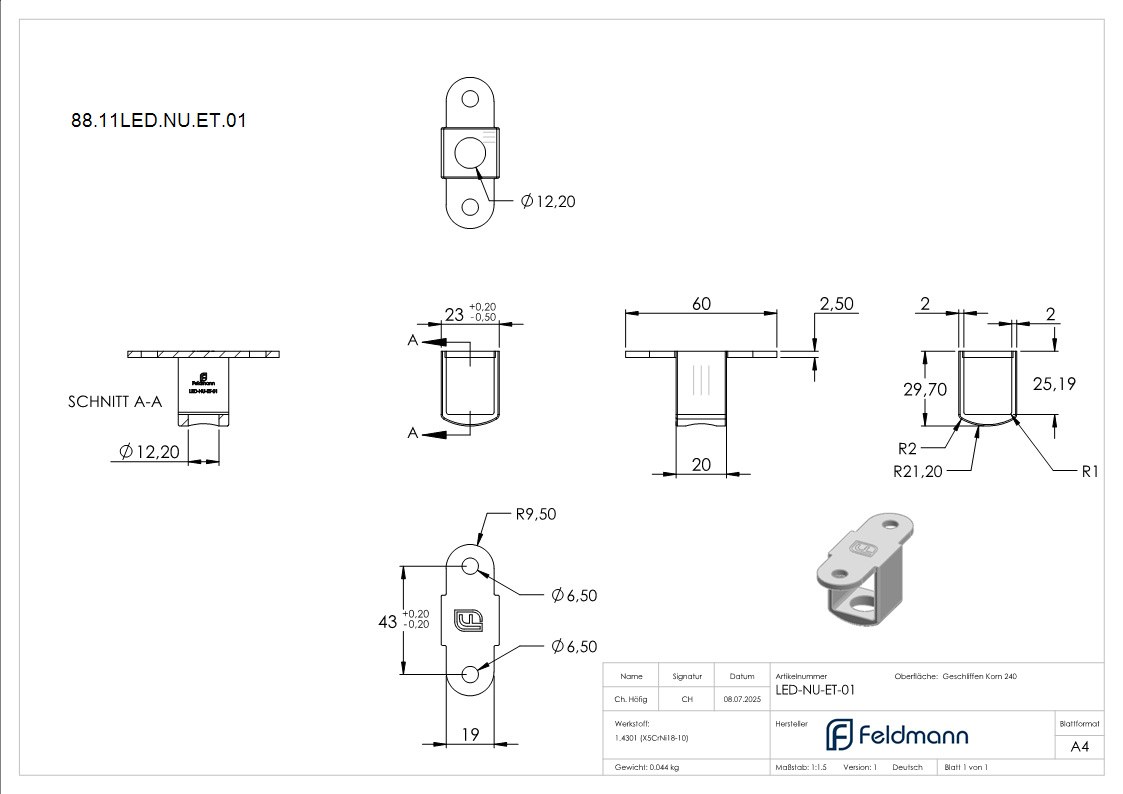

3. Clips und Handlaufbefestigung montieren: Verschrauben Sie die Befestigungsclips (M 4 x 8) oder nutzen Sie Nieten[cite: 83]. Befestigen Sie die Handlaufträger und klipsen Sie die Trägerprofilzuschnitte einfach ein[cite: 83]. Führen Sie für die Kabelführung die Kabel gegebenenfalls durch hohle Handlauf-Träger und legen Sie diese bei Bedarf entlang der Nut in Zuleitungsrichtung aus[cite: 84].
4. LED-Streifen zuschneiden und aufbringen: Kürzen Sie die LED-Bänder an den markierten Schnittstellen (alle 50 mm) exakt auf die gewünschte Länge[cite: 85]. Entfetten Sie anschließend das Profil gründlich, richten Sie das LED-Band aus, ziehen Sie die Klebefläche ab und drücken Sie es fest entlang der gelasierten Führungslinien an[cite: 86].

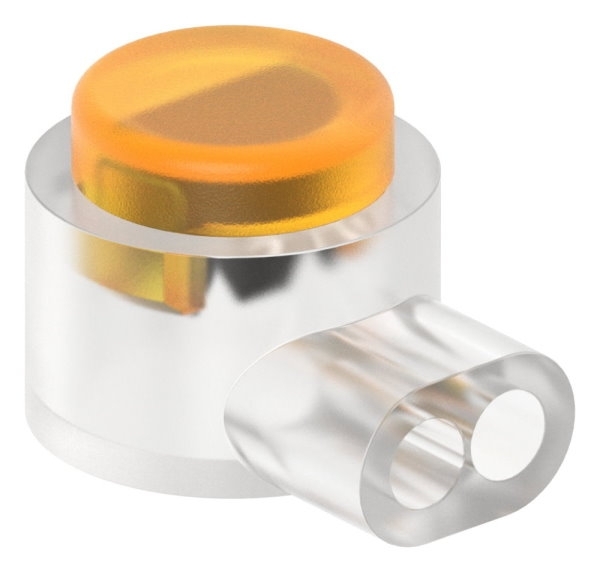

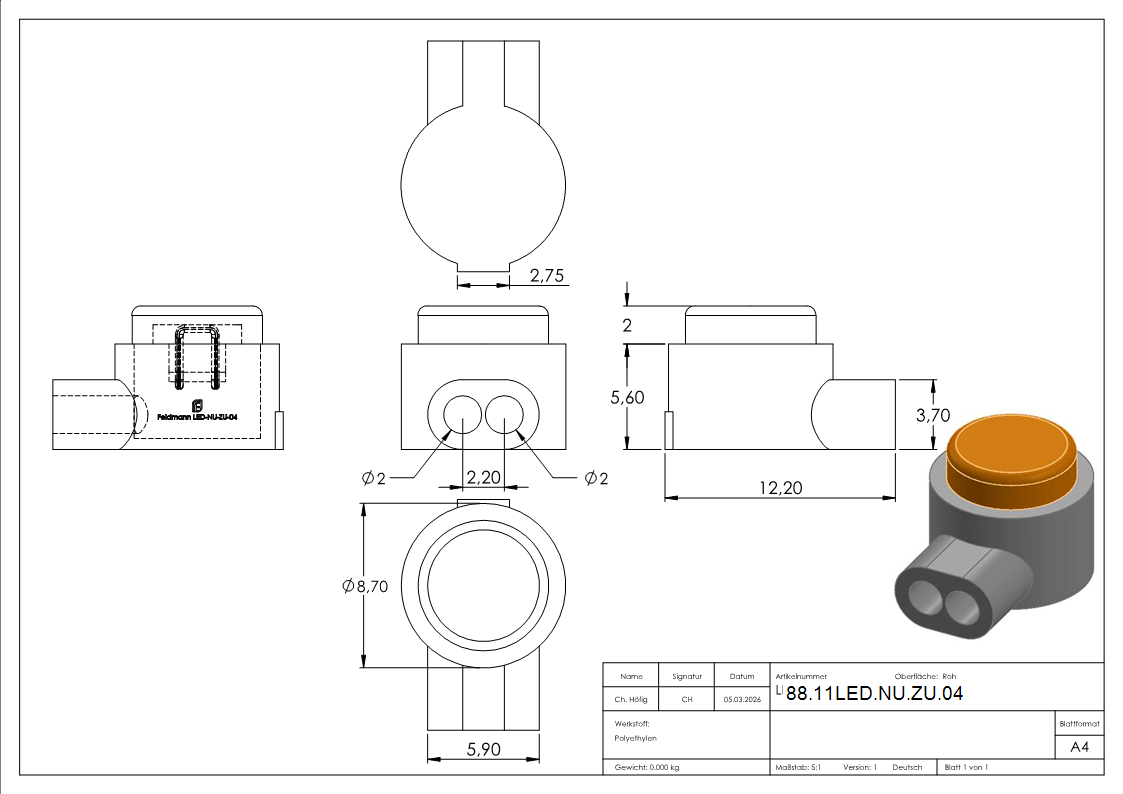

5. Strom anschließen: Montieren Sie die Steckverbinder und stellen Sie die Verbindung zwischen dem Zuleitungskabel und dem LED-Band her[cite: 87]. Wichtiger Hinweis für Ihre Sicherheit: Der finale Anschluss an das Stromnetz darf nur durch einen zugelassenen Elektroinstallateur erfolgen[cite: 87].
6. Optische Komponenten einsetzen: Schieben Sie im letzten Schritt die optionale Linse ein und klipsen Sie zum sauberen Abschluss die PMMA-Abdeckung ein[cite: 88].
