Soporte de cristal de Ø 62 mm con AbP – Para superficies grandes

Glaspunkthalter-Oberteil Ø 62 mm- V2A-10-6200.4OT

Stk

10.6200.4OT

Parte superior del soporte para bombilla de vidrio, Ø 62 mm, acero inoxidable V2A

Disponible, : Lieferzeit 1-2 Werktage

11,38 €*

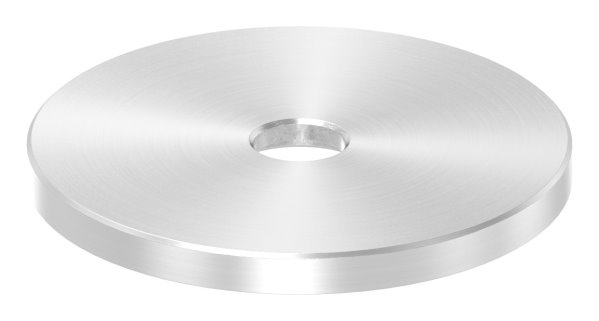

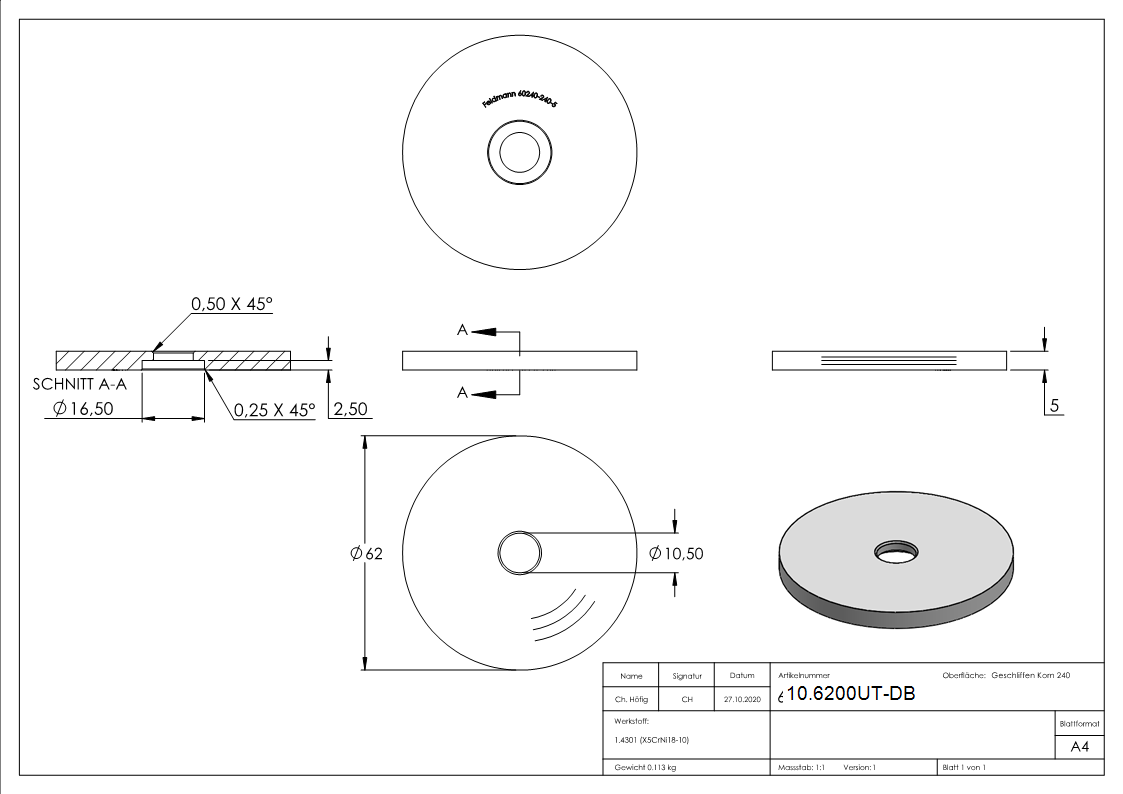

10.6200UT-DB

Base para soporte de vidrio, Ø 62 mm, acero inoxidable V2A, altura: de 5 a 50 mm

Disponible, : Lieferzeit 5-10 Werktage

A partir de 5,47 €*

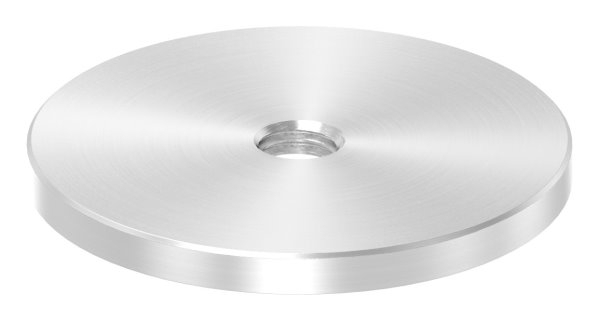

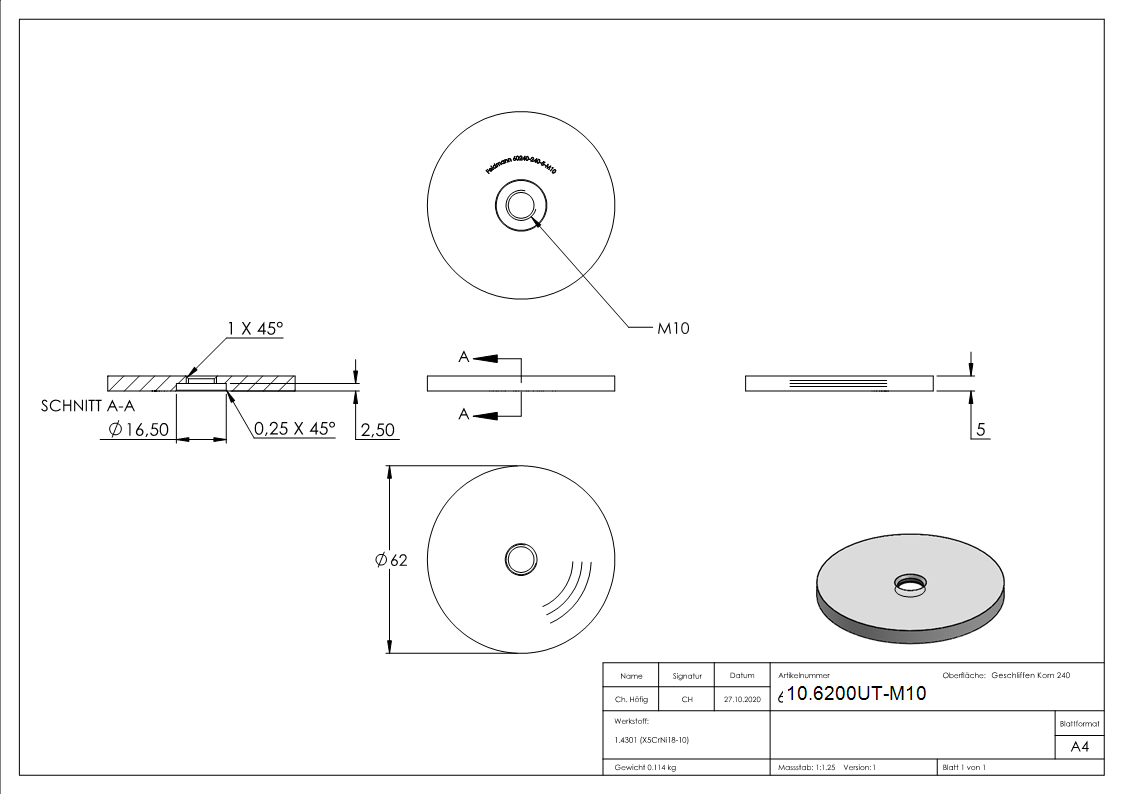

10.6200UT-M10

Soporte de cristal para la parte inferior, Ø 62 mm, acero inoxidable V2A, altura: 5-50 mm, con rosca M10

Disponible, : Lieferzeit 5-10 Werktage

A partir de 6,53 €*

1 Paar Ersatzgummis fuer Glaspunkthalter Ø 62 mm – Gummieinlage - Dichtung-10-6202.0

Stk

10.6202.0

1 juego de gomas de repuesto para soportes de cristal de Ø 62 mm – Inserto de goma y junta

Disponible, : Lieferzeit 1-2 Werktage

1,11 €*

Hakenschluessel fuer Glaspunkthalter Ø 62 mm-10-6201.4

Stk

10.6201.4

Llave de gancho para soportes de cristal de Ø 62 mm

Disponible, : Lieferzeit 1-2 Werktage

7,02 €*

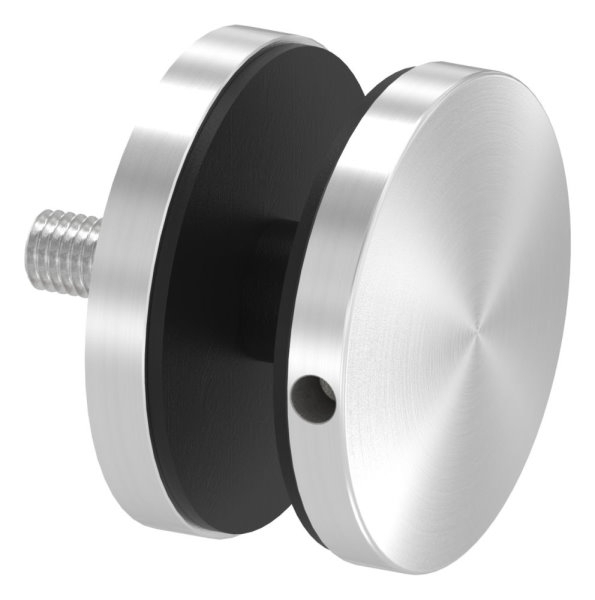

Glaspunkthalter Ø 62 mm- V2A- Anschluss- Flach mit AbP-10-6200.4

Stk

10.6200.4

Soporte de cristal de Ø 62 mm, acero inoxidable V2A, conexión: plana con AbP

Disponible, : Lieferzeit 1-2 Werktage

15,95 €*

Consejo

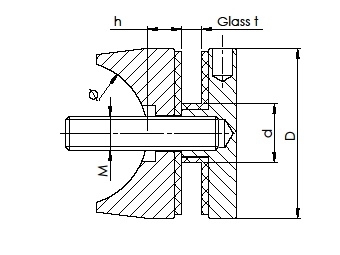

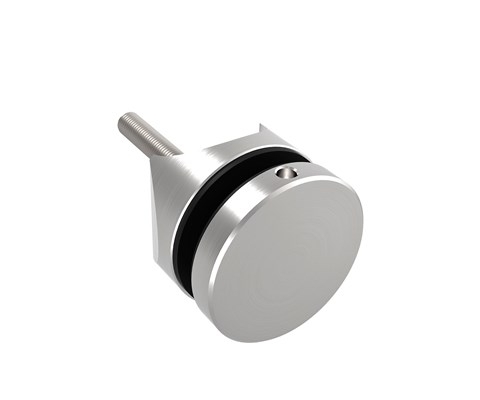

Glaspunkthalter Ø 60 mm- V2A- Anschluss- Rohr Ø 42-4 mm-10-6242-A.4

Stk

10.6242-A.4

Soporte de cristal de Ø 60 mm, acero inoxidable V2A, conexión: tubo de Ø 42,4 mm

Disponible, : Lieferzeit 1-2 Werktage

14,05 €*

Glaspunkthalter 62mm- Anschluss- flach- V2A- pulverbeschichtet in RAL 9005 schwarz matt mit AbP-88-1160240-240.9005

Stk

88.1160240.240.9005

Soporte para puntas de vidrio de 62 mm, conexión: plana, acero inoxidable V2A, con recubrimiento en polvo en RAL 9005 negro mate con AbP

Disponible, : Lieferzeit 1-2 Werktage

17,66 €*

El más grande, con certificación oficial: soporte de punto para vidrio de Ø 62 mm con certificado de aptitud (AbP)

Cuando se trata de grandes luces y cargas elevadas, el soporte puntual para vidrio de Ø 62 mm es su opción más segura. Combina una enorme fuerza de sujeción con la seguridad que exige la normativa de construcción. Este soporte está diseñado especialmente para proyectos en los que los tamaños estándar ya no son suficientes, ya sea por altas cargas de viento, grandes formatos de vidrio o requisitos de seguridad pública.

Gracias a su amplia superficie de apoyo de 62 mm, se minimizan los picos de tensión en el vidrio. Pero el argumento más importante para su proyecto es la certificación.

🛡️ Seguridad certificada: con certificado general de inspección de obras (AbP)

No corra ningún riesgo en la recepción. Este soporte para cargas pesadas cuenta con un AbP. Esta es su ventaja decisiva frente a productos no certificados:

✔ Ahorre tiempo y dinero: el certificado de ensayo acredita oficialmente su idoneidad para el uso. Por lo general, evitará la costosa y burocrática «autorización en casos concretos» (ZiE) ante la autoridad de construcción.
✔ Relevante desde el punto de vista estático: Perfectamente adecuado para protecciones anticaídas y aplicaciones en las que se aplica la norma DIN 18008.

Ámbitos de aplicación del anclaje de 62 mm

Los arquitectos utilizan este diámetro específicamente cuando:

Hay que sujetar fachadas acristaladas de gran superficie o pesados paneles de vidrio laminado de seguridad.
El diseño requiere una tecnología llamativa y visible («aspecto industrial»).
Los orificios en el vidrio son de mayor tamaño y deben cubrirse de forma segura.

👨‍🔧 Conocimientos de experto: cálculo para configuraciones personalizadas

En proyectos de gran envergadura, a menudo se requieren distancias entre paredes personalizadas, para las que debe utilizar varillas roscadas o pasadores específicos. Atención: para el montaje, utilice obligatoriamente la fórmula específica para el soporte de 62. Debido a su construcción maciza y a las gomas, aquí se aplican otras medidas de ajuste que en los soportes pequeños.

Así se calcula correctamente la longitud mínima del pasador roscado:

            B + grosor del vidrio - 6,0 mm + margen de 15 mm

            = longitud mínima del pasador roscado

La fórmula en detalle:

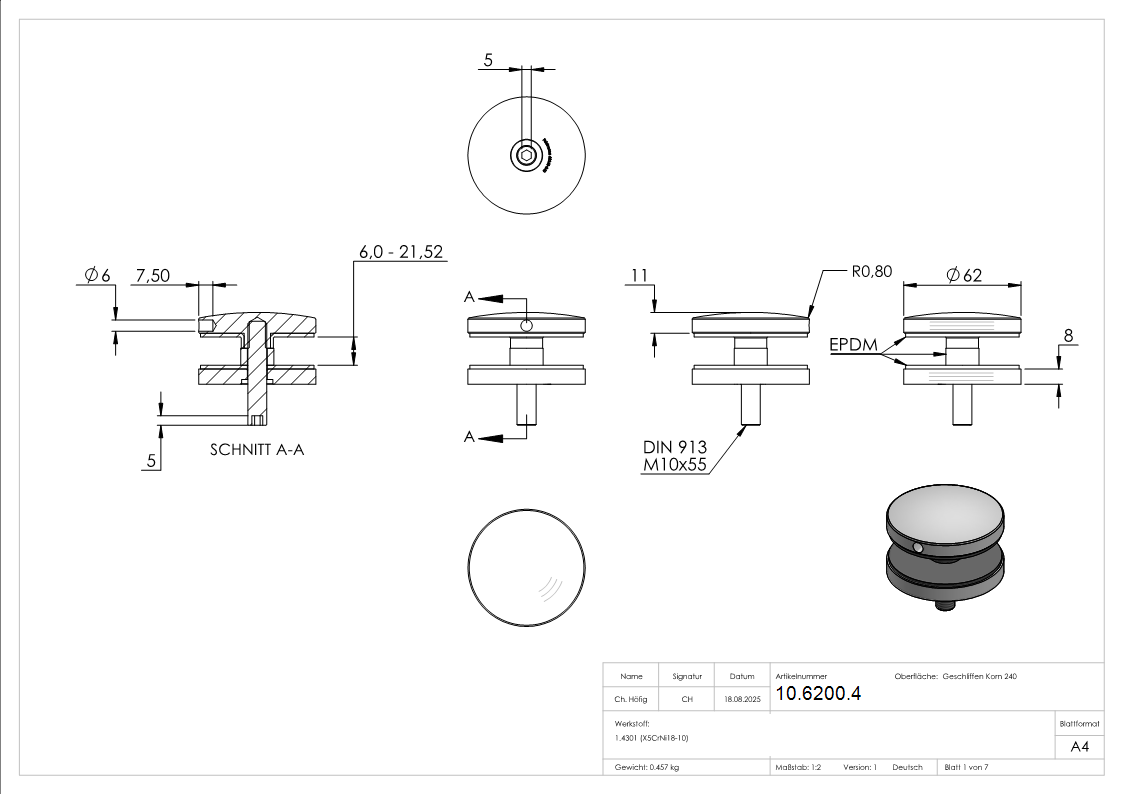

B: La medida del cuerpo base (véase el dibujo técnico).
- 6,0 mm: la medida de recorte específica para el soporte de Ø 62 mm (importante: ¡no -3 mm como en los soportes pequeños!).
Margen de 15 mm: profundidad mínima de atornillado en la pieza inferior para una absorción total de la carga.

Construya a lo grande, pero construya con seguridad. Con el soporte puntual para vidrio de Ø 62 mm con AbP de Fenau, apuesta por una calidad certificada para la arquitectura de vidrio más exigente.
