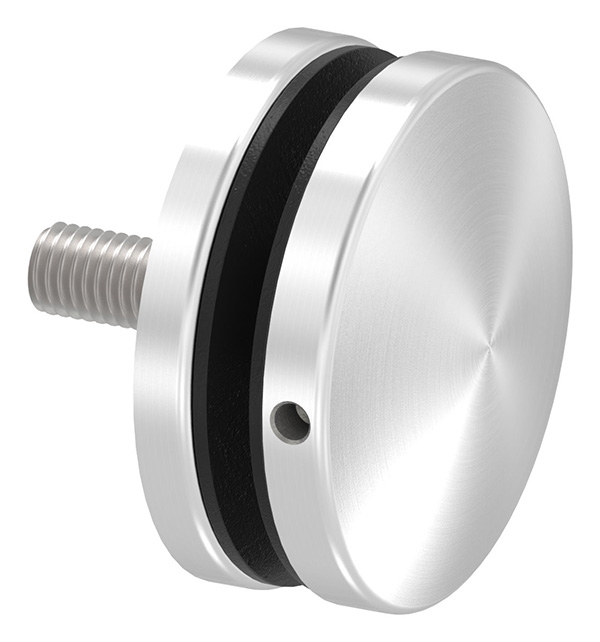

El estándar de referencia: soporte puntual para vidrio de Ø 70 mm – Máxima capacidad de carga según la norma DIN
El tamaño garantiza la seguridad. El soporte puntual para vidrio de Ø 70 mm es nuestro modelo más robusto y ha sido desarrollado específicamente para proyectos de construcción sujetos a estrictas especificaciones estáticas. Allí donde los soportes más delicados alcanzan sus límites físicos, el soporte de 70 mm ofrece la capacidad de resistencia adicional decisiva.
Este soporte es la opción preferida para edificios públicos, estadios o grandes fachadas acristaladas en las que es necesario disipar elevadas cargas de tráfico o presiones del viento. Se suministra como un componente completo y macizo, para una estabilidad máxima sin concesiones.
📐 ¿Por qué Ø 70 mm? La relevancia de la norma DIN 18008
En la norma DIN 18008, parte 3 (acristalamientos con fijación puntual), el tema central es la distribución de tensiones en el vidrio.
El principio físico es el siguiente: cuanto más pequeño es el soporte, más puntual es la acción de la fuerza (pico de tensión), lo que, en caso de cargas elevadas, puede provocar la rotura del vidrio. El plato de Ø 70 mm distribuye la presión de contacto sobre una superficie lo más amplia posible. Esto reduce enormemente las tensiones locales alrededor del orificio de perforación y facilita considerablemente la verificación matemática de la estabilidad (ensayo de impacto con péndulo). Por ello, para muchos ingenieros estructurales, los 70 mm son la «medida de referencia» en aplicaciones críticas.
Características técnicas para uso en cargas pesadas
Aquí no encontrará una solución improvisada, sino un producto de alto rendimiento:

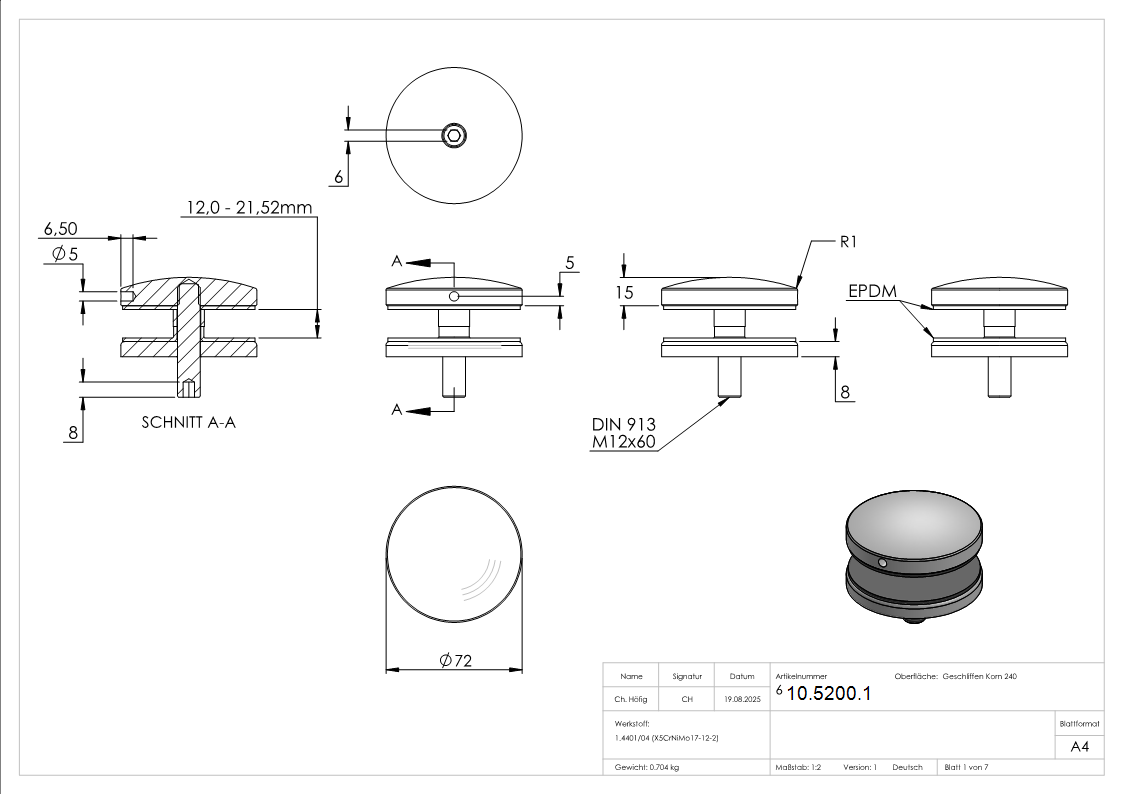

- Cuerpo macizo: fabricado íntegramente en acero inoxidable (V2A o V4A) para soportar con seguridad las fuerzas de cizallamiento máximas.
- Cubierta de gran tamaño: oculta incluso grandes tolerancias en el taladro del vidrio y garantiza un apoyo sólido para vidrio laminado de alta resistencia fabricado con TVG (vidrio templado parcialmente).
- Conexión plana: diseñada para el montaje sobre superficies planas, como paredes de hormigón, vigas de acero o mampostería.
Nota importante sobre el montaje
A diferencia de nuestros modelos más pequeños, este soporte, debido a su diseño, no es configurable de forma individual (no es un sistema modular). Recibirá una unidad perfectamente adaptada que debe instalarse tal y como se indica para garantizar las propiedades estáticas. Esto le garantiza un montaje sin errores en la obra.
Cuando la norma lo exige y la estática no admite concesiones: el soporte puntual para vidrio de Ø 70 mm de Fenau es su solución para una construcción a gran escala conforme a la normativa.
