Codos de 90° tipo 5 | Radio largo

// Stahl Rohrbogen 90° mit langem Radius für Rohrleitungen und Metallkonstruktionen

Filtrar productos

Filtrar productos

–
Rohrbogen 90° Stahl roh - 48-3 x 2-6 mm -1 ½- - Bauart 5-88-1155204.ST Rohrbogen 90° Stahl roh - 48-3 x 2-6 mm -1 ½- - Bauart 5-88-1155204.ST
Stk
88.1155204.ST
Codo de 90° de acero sin tratar - 48,3 x 2,6 mm (1 ½") | Tipo 5

Disponible, : Lieferzeit 1-2 Werktage

7,02 €*
Rohrbogen 90° Stahl roh - 33-7 x 2-6 mm -1- - Bauart 5-88-1155202.ST Rohrbogen 90° Stahl roh - 33-7 x 2-6 mm -1- - Bauart 5-88-1155202.ST
Stk
88.1155202.ST
Codo de 90° de acero sin tratar - 33,7 x 2,6 mm (1") | Tipo 5

Disponible, : Lieferzeit 1-2 Werktage

4,96 €*
Rohrbogen 90° Stahl roh - 42-4 x 2-6 mm -1 ¼- - Bauart 5-88-1155203.ST Rohrbogen 90° Stahl roh - 42-4 x 2-6 mm -1 ¼- - Bauart 5-88-1155203.ST
Stk
88.1155203.ST
Codo de 90° de acero sin tratar - 42,4 x 2,6 mm (1 ¼") | Tipo 5

Disponible, : Lieferzeit 1-2 Werktage

5,49 €*

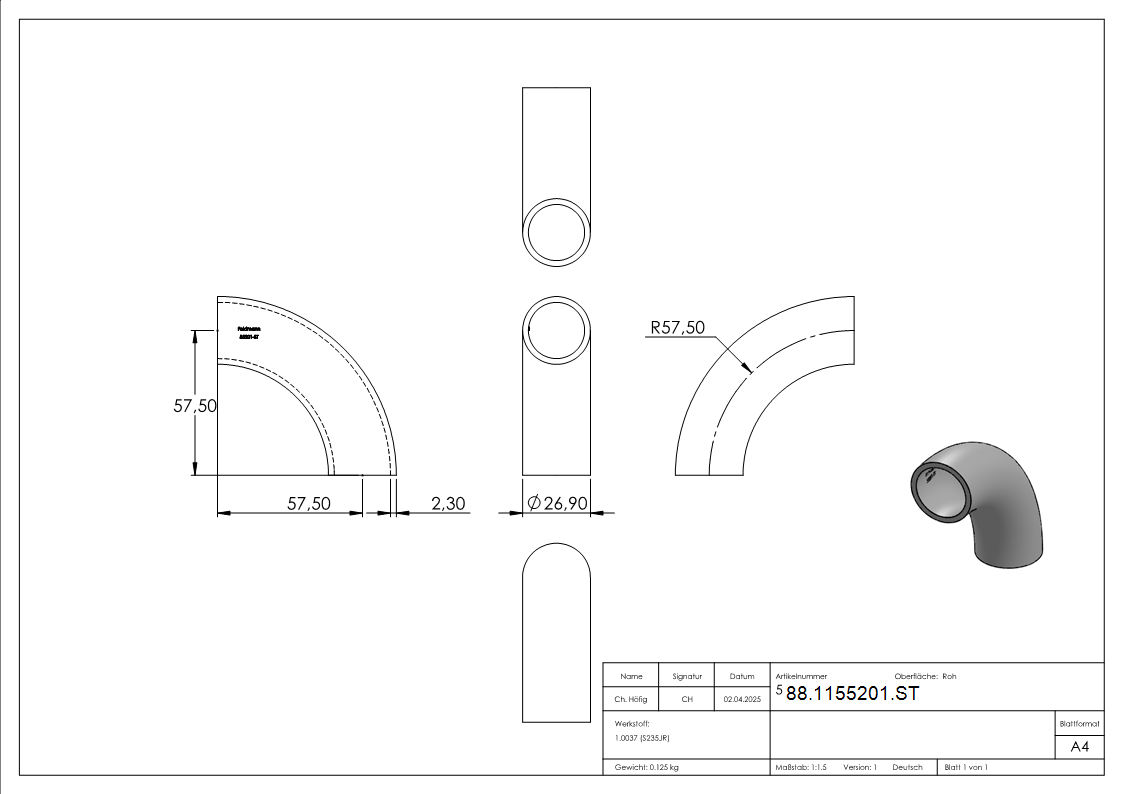

Rohrbogen 90° Stahl roh - 26-9 x 2-3 mm -¾- - Bauart 5-88-1155201.ST Rohrbogen 90° Stahl roh - 26-9 x 2-3 mm -¾- - Bauart 5-88-1155201.ST
Stk
88.1155201.ST
Codo de 90° de acero sin tratar - 26,9 x 2,3 mm (¾") | Tipo 5

Disponible, : Lieferzeit 1-2 Werktage

4,44 €*

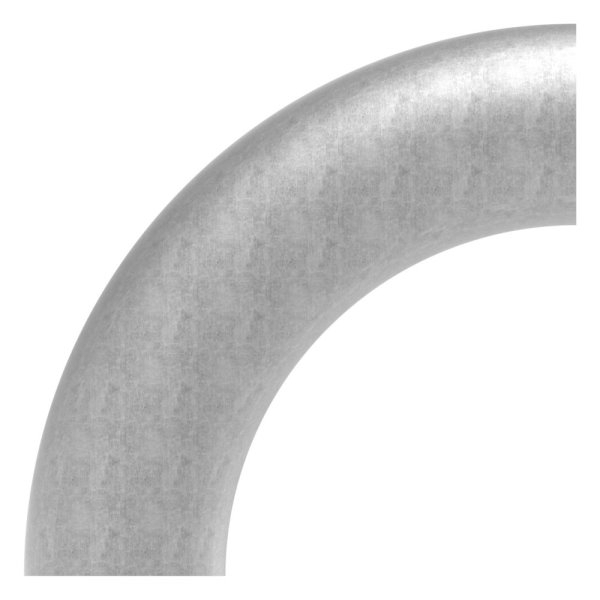

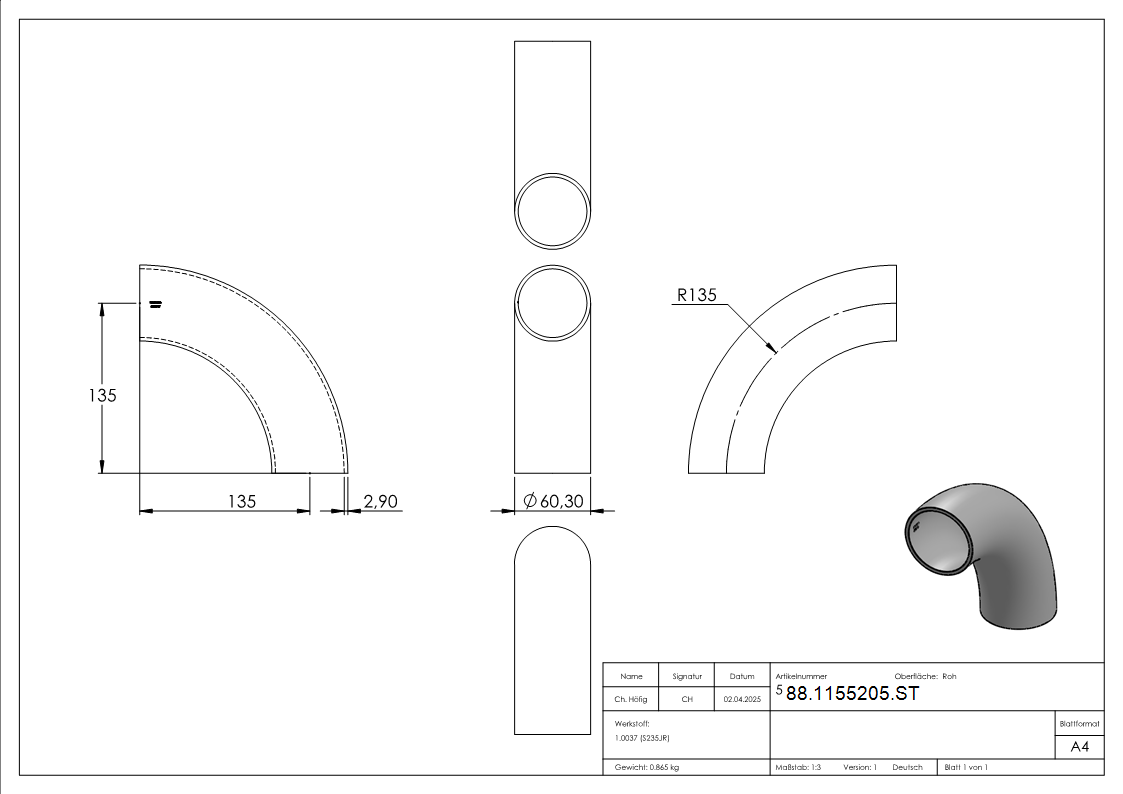

Rohrbogen 90° Stahl roh - 60-3 x 2-9 mm -2- - Bauart 5-88-1155205.ST Rohrbogen 90° Stahl roh - 60-3 x 2-9 mm -2- - Bauart 5-88-1155205.ST
Stk
88.1155205.ST
Codo de 90° de acero sin tratar - 60,3 x 2,9 mm (2") | Tipo 5

Disponible, : Lieferzeit 1-2 Werktage

7,95 €*

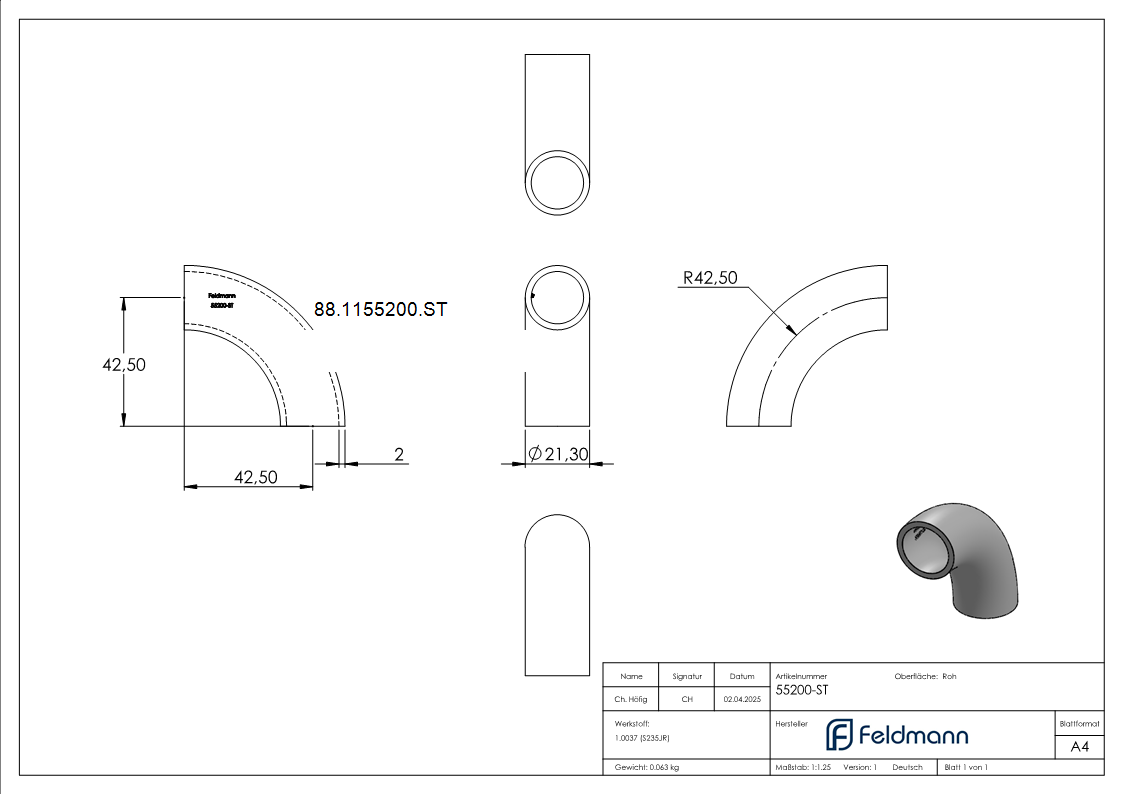

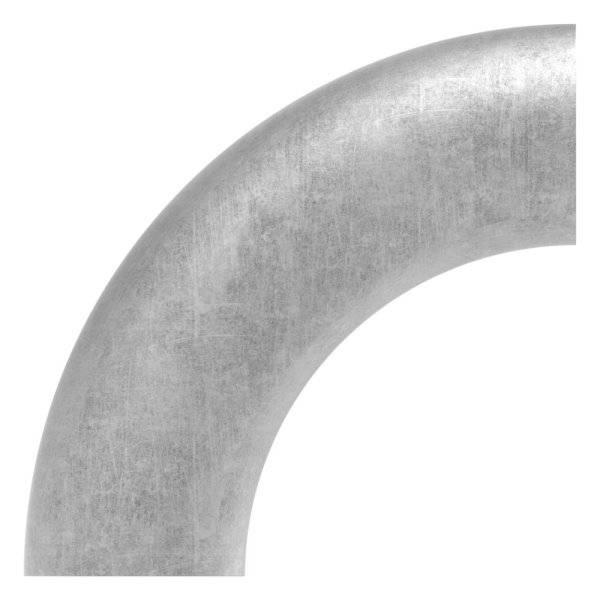

Rohrbogen 90° Stahl roh - 21-3 x 2-0 mm -½- - Bauart 5-88-1155200.ST Rohrbogen 90° Stahl roh - 21-3 x 2-0 mm -½- - Bauart 5-88-1155200.ST
Stk
88.1155200.ST
Codo de 90° de acero sin tratar - 21,3 x 2,0 mm (½") | Tipo 5

Disponible, : Lieferzeit 1-2 Werktage

3,53 €*

Codo de 90° tipo 5: radio largo para un caudal máximo

Cuando la eficiencia del flujo y la protección contra el desgaste son la máxima prioridad, el codo estándar a menudo no es suficiente. El codo de 90° tipo 5 (también denominado tipo 5D) se caracteriza por su radio especialmente largo. Con r ≈ 2,5 veces el diámetro exterior, la curva es considerablemente más pronunciada que en el codo estándar. En FeNau GmbH puede adquirir estos accesorios especiales de acero sin soldadura en bruto: la solución perfecta para sistemas de tuberías exigentes.

Tipo 5 frente a tipo 3: ¿cuál es la diferencia?

La diferencia radica en la geometría. Mientras que un codo estándar (tipo 3) desvía el fluido de forma relativamente brusca (radio = 1,5 x diámetro), el codo tipo 5 guía el fluido suavemente alrededor de la esquina (radio = 2,5 x diámetro).

  • Menor pérdida de presión: gracias al amplio codo se producen menos turbulencias. A menudo se puede reducir la potencia de bombeo.
  • Menor desgaste: en tuberías que transportan fluidos abrasivos (p. ej., granulados, arena, lodos), el radio largo reduce considerablemente el impacto contra la pared de la tubería.
  • Limpieza más sencilla: las tuberías limpables con rascador se benefician del amplio radio.

Ideal para la industria, la tecnología de transporte y el diseño

Además de la construcción técnica de tuberías (p. ej., para aire comprimido o sistemas hidráulicos), el codo de acero de radio largo también se utiliza a menudo para otros fines: en el diseño y la construcción de barandillas, el amplio arco proporciona un aspecto totalmente diferente y muy elegante, que destaca sobre las construcciones estándar. Dado que suministramos el codo en acero en bruto (sin tratar) , usted dispone de total libertad para su posterior procesamiento, ya sea soldadura, pintado o galvanizado.

Preguntas frecuentes sobre los arcos del tipo 5 (radio largo)

¿Cuándo debo elegir el tipo 5 en lugar del tipo 3?

Opte por el tipo 5 si necesita mantener una velocidad de flujo elevada sin perder presión, o si el material que circula por la tubería es abrasivo (riesgo de desgaste). Para construcciones puramente estáticas (barandillas), es una cuestión de la estética deseada (curva amplia).

¿Están normalizados los codos de tipo 5?

Sí, estos artículos cumplen con la norma DIN 2605, parte 2, y con la norma actual EN 10253 (tipo 5D). La precisión dimensional y el espesor de pared están definidos con exactitud, lo que los hace perfectos para la construcción profesional de instalaciones.

¿Cuánto espacio necesita un codo de 90° de tipo 5?

Prevea un espacio considerablemente mayor que con el estándar. Regla general: la dimensión de construcción (de centro a extremo) equivale a 2,5 veces el diámetro del tubo. Por lo tanto, un codo de 42,4 mm tiene una proyección de más de 100 mm (en comparación con los aproximadamente 60 mm del tipo 3).

Optimice su instalación con la máxima eficiencia. Pida ahora codo de 90° de tipo 5 (radio largo) en la tienda online de FeNau.
